Боковой навесной манипулятор «Стриж-2» на подрамнике

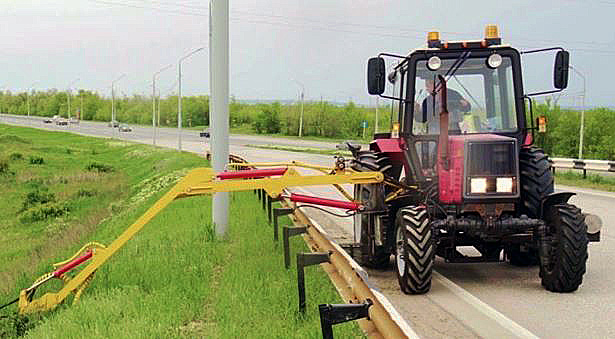

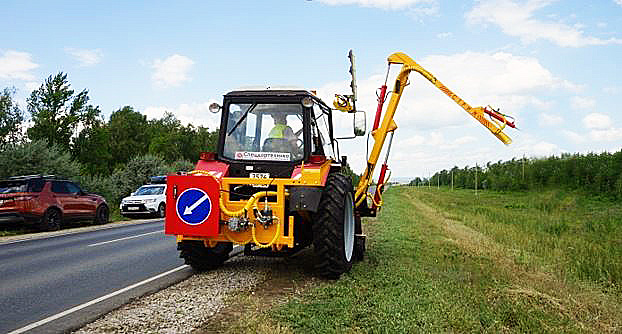

Навесной манипулятор «СТРИЖ-2» - специально разработана конструкция манипулятора, устанавливаемая между передним и задним колесами трактора на подрамнике. В транспортном положении складывается и поворачивается назад. Для обеспечения устойчивости при работе используется выдвигаемое опорное колесо. Обеспечивает скашивание травы, срезание кустарников и деревьев толщиной ствола до 120 мм, уборку снега, планировку обочин, очистку под ограждениями. Устанавливается на легкие и самые массовые тракторы типа МТЗ 80/1221.

Преимущества:

• - боковая навеска увеличивает вылет стрелы манипулятора, что расширяет рабочую зону полосы обрабатываемой поверхности дороги;
• - для оператора улучшается обзор обрабатываемой поверхности дороги;
• - опорное колесо и грузы-противовесы увеличивают устойчивость трактора при работе с максимальным вылетом стрелы манипулятора. Повышаются условия обеспечения техники безопасности при работах;
• - при переводе в транспортное положение грузы-противовесы с помощью гидравлики сдвигаются к трактору, а опорное колесо поднимается и также сдвигается;
• - при установке на подрамник винтовой фрезы с гидромотором, снимаются манипулятор, опорное колесо и грузы-противовесы, а гидроцилиндры используются на фрезе для обеспечения ее наклона, опускания и выдвижения;
• - конструкция универсального узла крепления и быстросъемные гидравлические соединения позволяют переставлять рабочие органы и эффективно выполнять различные виды работ;
• - для обеспечения защиты оборудования от наезда на препятствие используется гидроаккумулятор;
• - использование бандажа над капотом трактора, при установке манипулятора сбоку на подрамнике, увеличивает жесткость конструкции, надежность в эксплуатации и повышение безопасности при выполнении работ;
• - приобретая минимальный (базовый) состав оборудования, Заказчик может потом доукомплектовывать его навесками;
• - если планируется оборудование только под определенный вид работ, гидросистема может быть упрощена, оставляется только необходимое количество шлангов и гидрораспределителей;
• - манипулятор является универсальным и может устанавливаться также на задней навеске, на раме гидростанции.

• Базовый комплект: гидростанция с гидронасосом и гидробаком сзади трактора на 3-х точечной навеске, подрамник, навешиваемый на раму, гидравлические шланги с быстроразъемными соединениями, гидрораспределители, пульт с рычагами управления гидравликой. Гидравлика системы полностью автономна.
• На подрамник устанавливаются:
  • - манипулятор с узлом крепления, выдвигающееся опорное колесо, наборные грузы-противовесы с направляющими. В транспортном положении манипулятор складывается и поворачивается назад;
  • - винтовая фреза.
• На манипулятор навешиваются различные рабочие органы: косилка-мульчер, роторная косилка, кусторез, снегоуборщик, винтовая фреза, дополнительная телескопическая вилка только для «СТРИЖ-2».
