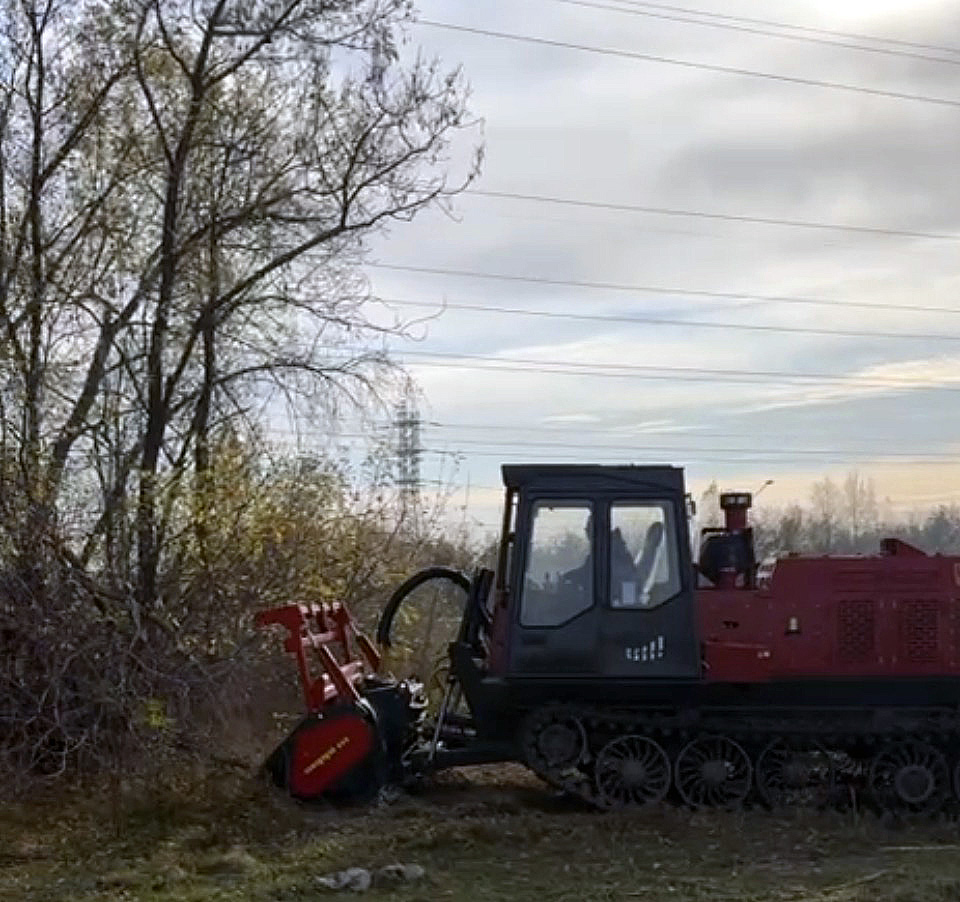

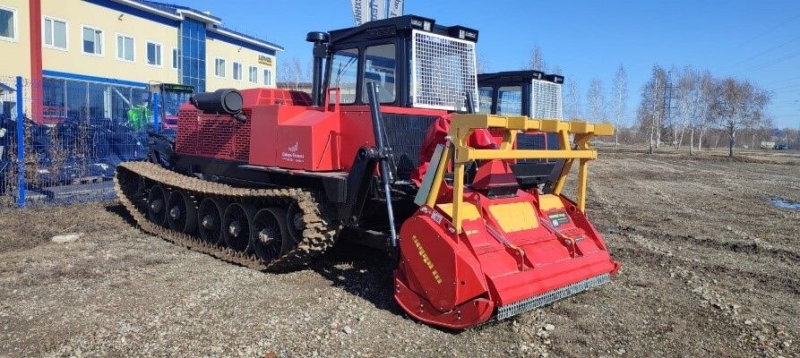

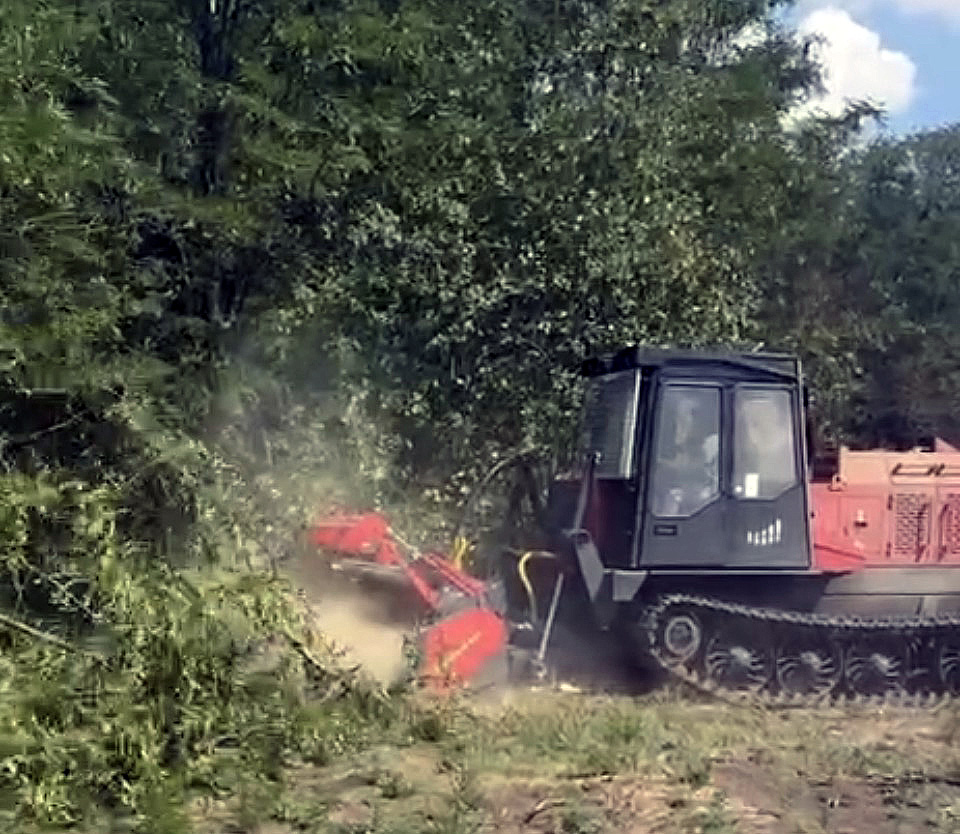

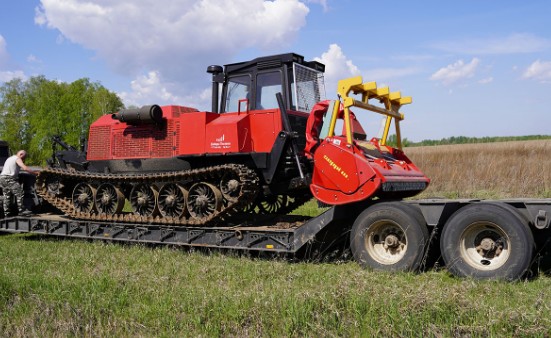

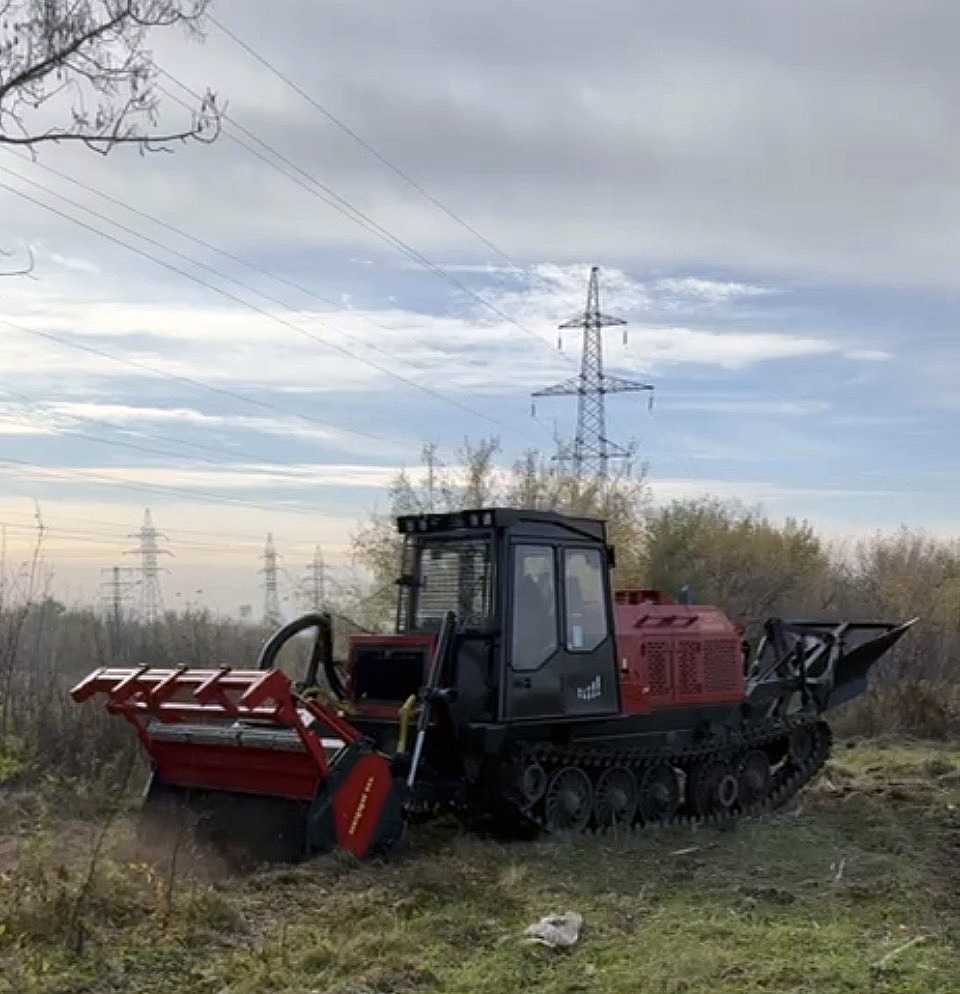

Гусеничный самоходный мульчер модели ТЛП-4М-038А

Тип машины

гусеничный

Тип двигателя

дизельный V-образный,

8-цилиндровый

Жидкостно-масляный теплообменник (ЖМТ) двигателя

Наличие

Максимальное тяговое усилие, кН,

116

Предпусковой подогреватель двигателя

жидкостный, работающий на дизельном топливе

Мощность двигателя, кВт (л.с.)

242,6 (330)

Расход топлива часовой на номинальной мощности, г/кВт*ч:

224

Крутящий момент, Н*м,

1225

Система охлаждения двигателя

Вентилятор с девятью лопастями, лопастной с механическим приводом

Количество радиаторов охлаждения двигателя и гидросистемы в блоке

2

Возможность раскрытия радиаторов для удобства их обслуживания и очистки

Наличие

Габаритные размеры машины (ДхШхВ)мм,

8950/2550/2957

Дорожный просвет, мм,

537

Максимальная глубина преодолеваемого брода, м

0,8

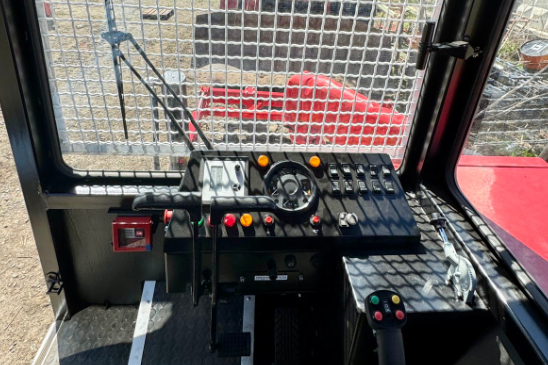

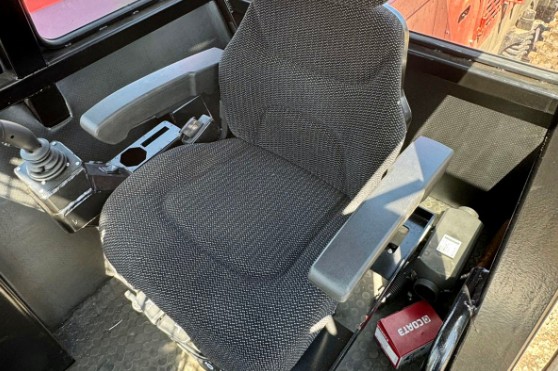

Кабина

одноместная

Климатические установки в кабине

кондиционер и автономный отопитель кабины с возможностью изменения температуры в пределах четырнадцати градусов Цельсия

Камеры заднего/переднего вида с выводом изображения на монитор в кабине оператора

Наличие

Тип ходовой части

рычажно-балансирная

Передняя каретка

трехопорная, неподрессореная

Задняя каретка

двухопорная, подрессоренная

Общее количество опорных катков шт.

10

Повышенная несущая способность при переднем агрегатировании с увеличенной площадью опорной поверхности не менее
 2-х раз

Наличие

Трансмиссия

гидромеханическая

Скорость, км/час:

Вперед/назад

Минимальная,

0,1

Максимальная,

8,7

Силовой агрегат механической трансмиссии

Задний мост с планетарным механизмом поворота в едином узле с конечными передачами и приводом от регулируемого аксиально плунжерного гидромотора, через одноступенчатый редуктор

Масса силового агрегата, кг

1700

Управление скоростью движения машины

Посредством напольной электронной педали. Во встраиваемом программном обеспечении контроллера реализованы функции защиты от самопроизвольного начала движения.

Способ управления скоростью и приводом мульчера

Бесступенчатый гидравлический

Механизм поворота

Одноступенчатый, планетарный

Насос привода трансмиссии, шт.,

1

Рабочий объем насоса трансмиссии, см3,

135

Гидромотор трансмиссии, шт.,

1

Рабочий объем гидромотора трансмиссии, см3,

165

Управление гидрофицированными

орудиями

5-ти золотниковым, секционным распределителем с пропорциональным электроуправлением

Механизм отбора мощности на привод мульчера

Гидростатический, регулируемый

Минимальная температура, устанавливаемая в кабине, градус Цельсия

+ 16

Максимальная температура, устанавливаемая в кабине, градус Цельсия

  + 34

Максимальное давление в гидросистеме отбора мощности, Мпа (кг/см2),

42 (420)

Номинальное давление в гидросистеме, Мпа,

16

Минимальный радиус поворота по крайней точке, м,

4,0

Производительность при создании опорных

и заградительных полос за 1 час сменного времени, км,

1,5

Производительность на мульчировании за

1 час, м²,  :

- основного времени

- эксплуатационного времени

1500

1000

3.Комплектация многофункциональной машины:

3.1. технические характеристики мульчера:

Тип

Роторный с жесткими зубьями

Привод ротора

Гидравлический

Количество гидромоторов,

2

Гидромотор мульчера, регулируемый, с автоматически изменяемым рабочим объемом, см3,

110

Насос привода мульчера рабочим объемом, см3

130

Количество резцов ротора

48

Количество зубчатых ремней привода

2

Максимальный диаметр срезаемых деревьев, мм

300

Рабочая ширина захвата, мм

2250

Регулировка салазок по высоте, мм

50

Размеры (ДхШхВ), мм

1250x2550x1150

Рамка - толкатель

Грабельного типа с гидроуправлением

Потребляемая мощность, кВт

110…220

Рабочие обороты ротора, об/мин

1700

Масса, кг

2340

Гусеничные ленты:

Ширина, мм,

500

3.2. технические характеристики задней навесной системы:

Тип задней навесной системы

Рычажно-шарнирный, с 3-х точечной схемой подсоединения орудий

Класс присоединяемых орудий

4

Высота стойки присоединительного треугольника, мм

900

Основание присоединительного треугольника, мм

от 800 до 1000

Размеры присоединительного шарнира, мм

- верхней тяги

- нижней тяги

30х80

35х50

Высота подъема (до оси подвеса навесной системы), мм,

1150

Грузоподъемность задней навесной системы на оси подвеса, кгс,

3000

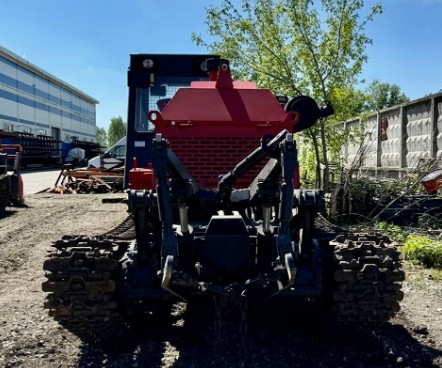

3.3. технические характеристики передней навесной системы:

Тип

рычажно-шарнирный со сферическими подшипниками с механизмом поперечного перекоса

Угол поперечного перекоса, градусов,

8,5

Управление навеской

гидравлическое

Количество точек навески,

6

3.4. технические характеристики гидравлической системы механизма передней навески:

Цилиндр механизма для навески орудий

двухстороннего действия

Количество цилиндров, шт.,

2

Максимальное рабочее давление в гидросистеме, Мпа,

16

Полный ход цилиндра, мм,

900

3.5. технические характеристики клино-бульдозерного отвала:

Тип клинового отвала

Нерегулируемый фронтальный клин-бульдозер с клыком

Угол установки боковых отвалов в плане, град

90

Габаритные размеры, мм,

- ширина в плане

- высота

2870

1110

Максимальный угол въезда (между основанием клина и опорной поверхностью), град,

21

Максимальное горизонтальное усилие на кромке ножа, кН,

116,1

3.6. технические характеристики прямого бульдозерного отвала:

Тип бульдозерного отвала

прямой неповоротный

Угол резания (регулируемый), град.

55±10 град

Угол поперечного перекоса (регулируемый), град.,

4

Максимальная высота подъема отвала над опорной поверхностью, мм,

1000

Максимальное заглубление отвала, мм,

400

Вертикальное усилие на кромке ножа, кН,

- при выглублении

- при заглублении

92,1

82,8

Максимальное горизонтальное усилие на кромке ножа, кН,

115

Габаритные размеры, мм,

- ширина захвата

- высота

2860

1052

3.7. технические характеристики плуга:

Тип

навесной двухотвальный

Ширина захвата по дну борозды, м,

0,7

Производительность за 1 час эксплуатационного времени, км,

2

Рабочая скорость движения на основных операциях, км/час,

3

Наименование

Количество

Тип системы пожаротушения

автоматическая

Применяемое огнетушащее вещество

Порошок

Количество точек подачи реагента,

3

Время запуска средств пожаротушения с момента срабатывания извещателя, сек,

15

Функция контроля линии на обрыв, замыкание, ложное срабатывание

наличие

Звуковое и световое сопрождение

наличие

Климатические условия эксплуатации, градус Цельсия

от

-50

до

+50

Класс подавления очагов пожара

А, В, С, Е

Наименование

Количество

Паспорт самоходной машины с обязательной отметкой об уплате утилизационного сбора

1 комплект

Протокол испытания кабины на выполнение технических требований FOPS/ ROPS

1 экземпляр

Руководство по обслуживанию и эксплуатации на русском языке

1 экземпляр

Формуляр на двигатель

1 экземпляр

Сертификат соответствия ТР ТС 010/2011 «О безопасности машин и оборудования».

1 экземпляр

Сертификат соответствия на систему пожаротушения

1 экземпляр
