Культиватор-следорыхлитель межленточный КСР-2 - предназначен для рыхления почвы и борьбы с нежелательной растительностью между посевных гряд (лент) при выращивании посадочного материала с открытой корневой системой в лесных питомниках.
Конструкция

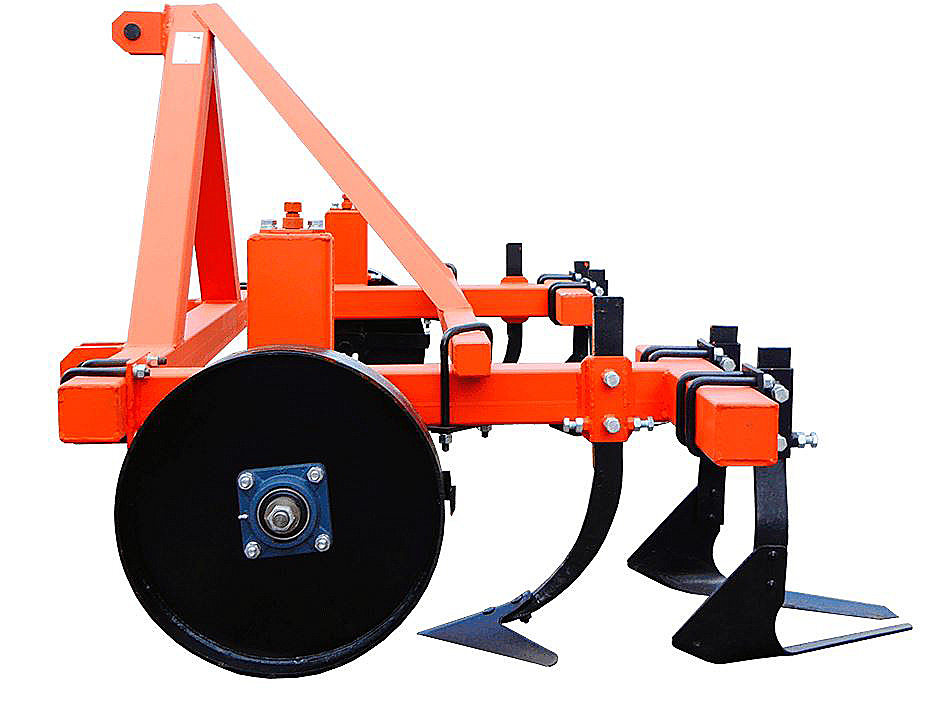

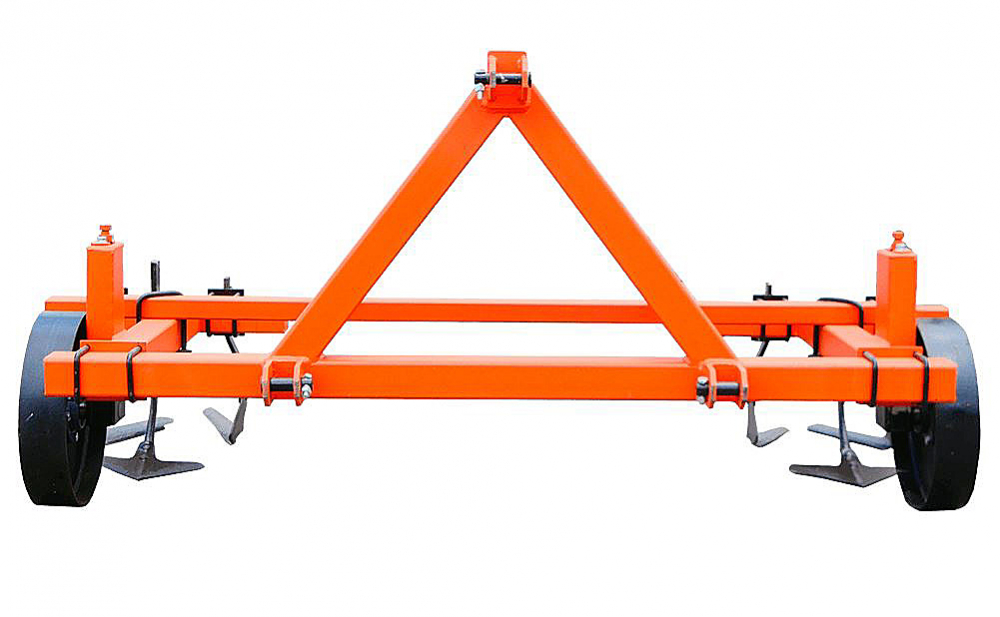

Культиватор-следорыхлитель состоит из рамы и двух Т-образных рам, на которых установлены опорные колеса, стрельчатые лапы и бритвы. Культиватор-следорыхлитель навешивается на заднюю навесную систему тракторов класса тяги 0,6 (Т-25, Т-30), 0,9 (Т-40, ЛТЗ-55), 1,4 (Беларус 82.1). Обслуживающий персонал 1 человек: тракторист.
Схема работы
Перед началом работ проводится регулировка культиватора-следорыхлителя.
Устанавливается положение Т-образных рам. Установка осуществляется перемещением Т-образных рам относительно рамы. Для этого ослабляются стремянки, крепящие Т-образную раму к раме. Расстояние между стрельчатыми лапами должно равняться колее трактора, при этом, расположение Т-образных рам должно быть симметрично относительно продольной оси культиватора-следорыхлителя. После установки Т-образных рам стремянки, крепящие Т-образную раму к раме, необходимо затянуть.
Устанавливается ширина захвата рабочих органов. Для этого ослабляют стремянки, крепящие бритвы к Т-образной раме, и перемещают бритвы в поперечном направлении таким образом, чтобы ширина захвата была больше ширины колеса, но, в тоже время, стойки бритв не должны заходить на грядки (ленты). После установки бритв стремянки, крепящие бритвы к Т-образной раме, необходимо затянуть.
Устанавливается глубина хода стрельчатых лап и бритв. Установка осуществляется подъемом или опусканием опорных колес, или вертикальным перемещением рабочих органов в местах крепления.
Технические характеристики
|
Агрегатирование, класс тяги трактора |
0,6-1,4 |
|
Тип |
Навесной |
|
Количество обрабатываемых полос |
2 |
|
Глубина обработки |
3-7 см |
|
Ширина обрабатываемых полос |
24-50 см |
|
Габаритные размеры (без трактора) |
1220х2000х1020 |
|
Масса |
153 кг |
