Машина для посадки саженцев ЛП-1

Машина предназначена для механической посадки саженцев лесных культур на очищенных от порубочных остатков и подготовленных участках. Саженцы с высотой надземной части 10-40 см и длиной корней до 30 см высаживают в борозды, предварительно подготовленные плугами, а также в разрыхленные фрезами или дисковыми орудиями полосы. На захламленных вырубках с числом пней свыше 600 шт./га сеянцы высаживают после расчистки полос шириной не менее 1,5 м с удалением пней на пути прохода машины. Машина должна обеспечивать работу на почвах различного состава при влажности 12-25% и твердости почвы до 1,2 МПа (12 кгс/см2) в горизонтах от 0 до 25 см. Почвы должны быть очищены от порубочных остатков, не допускается присутствие порубочных остатков или пней высотой более 15 см. Рельеф поля должен быть ровным с уклоном местности не более 8º. Машина агрегатируется с тракторами тягового класса 1,4 по ГОСТ 27021. Вид климатического исполнения У1 по ГОСТ 15150.

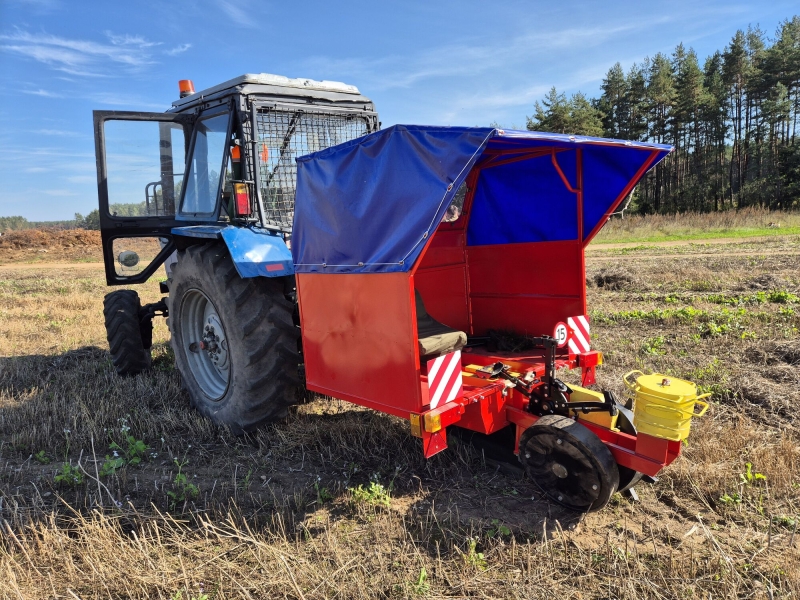

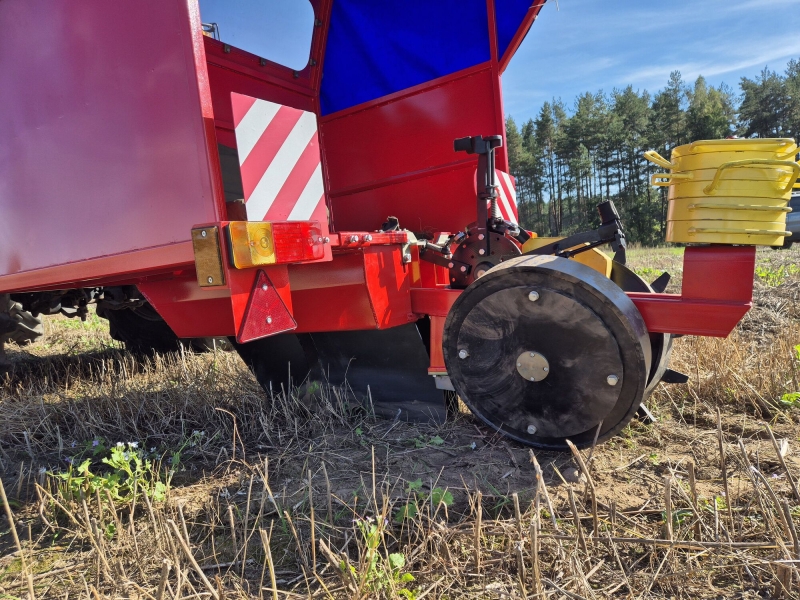

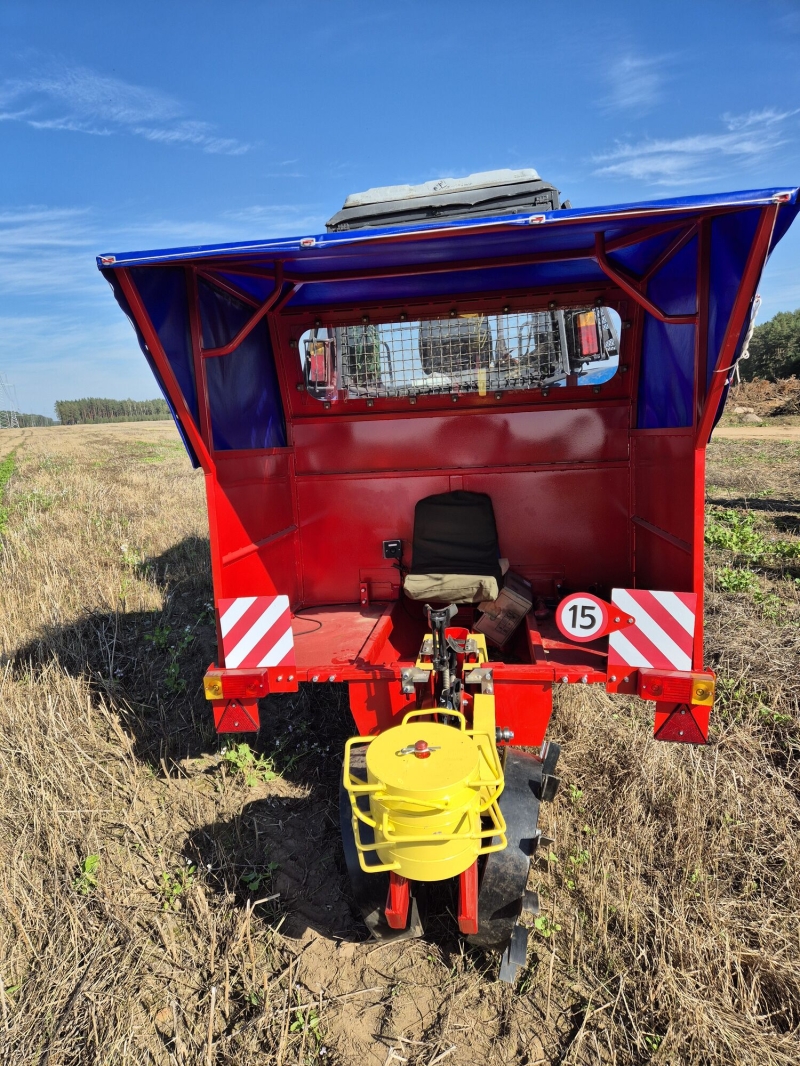

Машина представляет собой сварную раму , выполненную совместно с каркасом навеса и нишей сажальщика. В нижней части рамы расположен сварного типа сошник. В задней части рамы установлены приводное и опорное колеса, высаживающий аппарат и система грузов .

Сошник представляет собой коробчатую сварную конструкцию с острым углом вхождения в почву. Впереди сошников имеется плоский нож с тупым углом вхождений в почву для разрезания дернины и корней диаметром до 8 см. С боковых сторон ножа на сошнике установлены полозья для ограничения глубины хода.

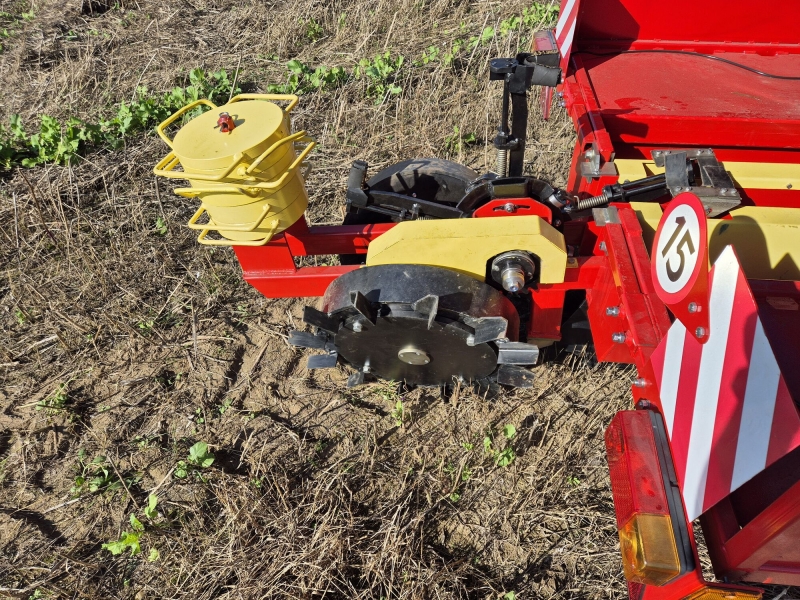

Высаживающий механизм, представляет собой лучевой аппарат вращательного типа. Механизм имеет вращающийся в подшипниках вал, на котором закреплен диск. К диску крепятся захваты (лучи) с прихватками на концах в виде створок, к внутренней стороне которых приклеены пластины из пористой резины. Одна из створок закреплена на планке неподвижно, а другая имеет шарнирное крепление и постоянно поджимается пружиной к неподвижной створке. На конце оси поворотной створки закреплен рычажок с роликом, при взаимодействии которого с лекалами, размещенными сбоку посадочного аппарата, происходит открытие захвата, обеспечивающее прием растений и их освобождение в момент посадки. Привод высаживающего механизма осуществляется от приводного колеса через систему зубчатых шестерен. Для отключения привода посадочного аппарата в случае заклинивания предусмотрена пружинная предохранительная муфта.

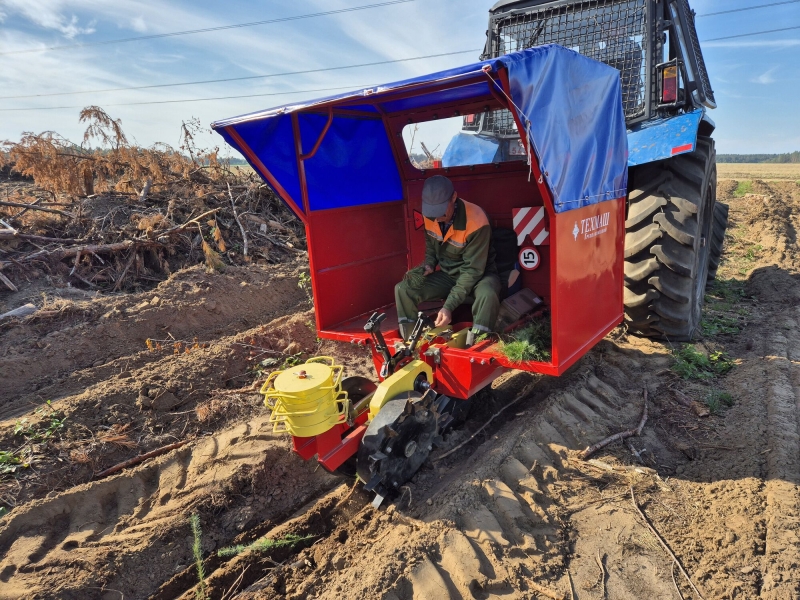

Машина работает следующим образом. При движении агрегата сошник формирует посадочную щель глубиной до 35 см. Сажальщик поочередно вкладывает в захваты посадочного аппарата посадочный материал (сеянцы или саженцы) корневой частью к себе. Захваченный посадочным аппаратом сеянец (саженец) переносится в посадочную щель и в момент раскрытия створок (освобождения) зажимается почвенной волной, образованной уплотняющими катками, которые затем окончательно уплотняют почву с левой и правой сторон от высаженного растения (ряда). Принятыми технологиями допускается оправка плохо посаженных растений работником, идущим вслед за машиной
