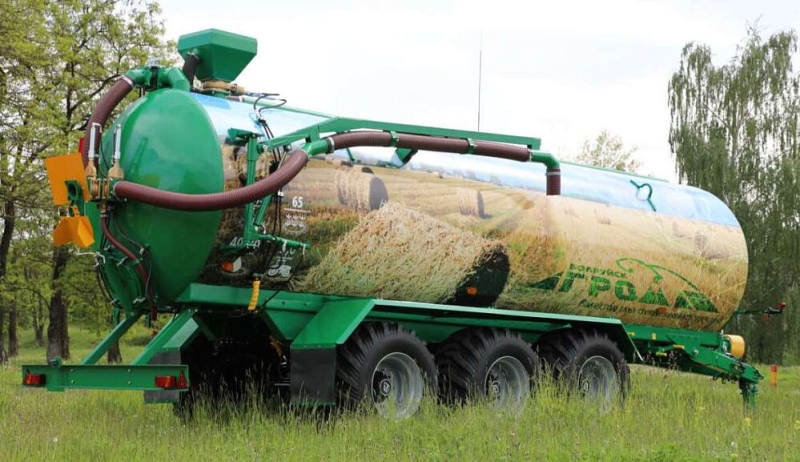

Машина для внесения жидких органических удобрений МЖУ-22 предназначена для поверхностного внесения жидких органических удобрений, а так же может применяться как их перегрузчик.
Машина МЖУ-22 состоит из цистерны, трехосной тележки подкатной, насоса центробежного, устройства переключающего, штанги перегрузочной, устройства разливочного. Машина МЖУ-22 оборудована уровнемером, системой пневматической тормозной и оснащена приборами освещения и сигнализации. Управление всеми рабочими органами гидрофицировано и осуществляется из кабины трактора. В цистерне имеется люк для ее осмотра и очистки, люк технологический, воронка для гравитационной загрузки цистерны автономными средствами.
Насос центробежный приводится в действие от ВОМ трактора через вал карданный и служит для перемешивания и подачи жидких органических удобрений на разливочное устройство или в перегрузочную машину.
Устройство переключающее за счет перекрытия заслонок перенаправляет поток жидких органических удобрений через разливочное устройство или через перегрузочную штангу.

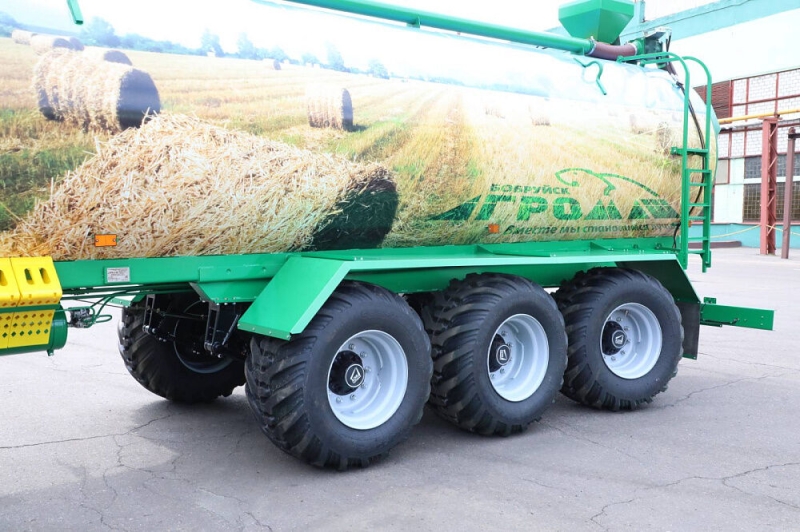

Тележка подкатная трехосная на рессорной подвеске крепится через подрамник к продольным балкам цистерны. Имеет заднюю подруливающую ось. В ходовой системе применены широкопрофильные шины низкого давления.
Технические характеристики
| Агрегатирование, тяговый класс трактора | 5 и выше |
| Грузоподъемность, т, не более | 22 |
| Габаритные размеры машины, мм, не более: | |
| - длина; | 10000 |
| - ширина; | 2800 |
| - высота | 3800 |
| Масса машины, кг, не более | 8750 |
| Перегрузочная высота (от опорной поверхности машины до верхнего люка загружаемой машины), м, не менее | 3,8 |
| Размеры сцепной петли /DхS/, мм | 50 х 30 |
| Шина | 24,0/50-22,5 |
| Размер колеи, мм | 2150±25 |
| Дорожный просвет, мм, не менее | 350 |
| Рабочая скорость, км/ч | 6-12 |
| Максимальная транспортная скорость, км/ч | 25 |
| Производительность за час основного времени (при расстоянии перевозки до 3 км, рабочей скорости 10 км/ч и дозе внесения 60 т/га) т/ч, не менее | 65 |
| Удельный расход топлива трактором за сменное время, кг/т, не более |
0,9 |
| Время (основное) самозагрузки с глубины 1,5 м от опорной поверхности, при влажности органических удобрений не ниже 92%, с, не более | 600 |
| Ширина внесения удобрений, м | 6-12 |
| Доза внесения удобрений, т/га | 40-60-80 |
| Рабочее давление в гидросистеме, МПа, не более | 16 |
| Давление воздуха в шинах, МПа | 0,26 |
| Показатели качества выполнения технологического процесса: | |
| - неравномерность внесения удобрений, %, не более: | |
| а) по рабочей ширине; | ±20 |
| б) по ходу движения; | ±20 |
| - отклонение фактической дозы внесения удобрений от заданной, %, не более | ±10 |
| Коэффициент готовности по оперативному времени, не менее | 0,99 |
| Удельная суммарная оперативная трудоемкость технических обслуживаний, чел.ч/ч, не более | 0,025 |
| Ежесменное оперативное время технического обслуживания, ч, не более | 0,20 |
| Срок службы, лет, не менее | 7 |
| Количество и квалификация обслуживающего персонала | 1 тракторист-машинист |
| Статическая вертикальная нагрузка на ТСУ трактора, кН, не более | 30 |
| Нестабильность дозы внесения удобрений по мере опорожнения емкости, % | ±10 |
| Полнота выгрузки, % , не менее | 99,9 |
