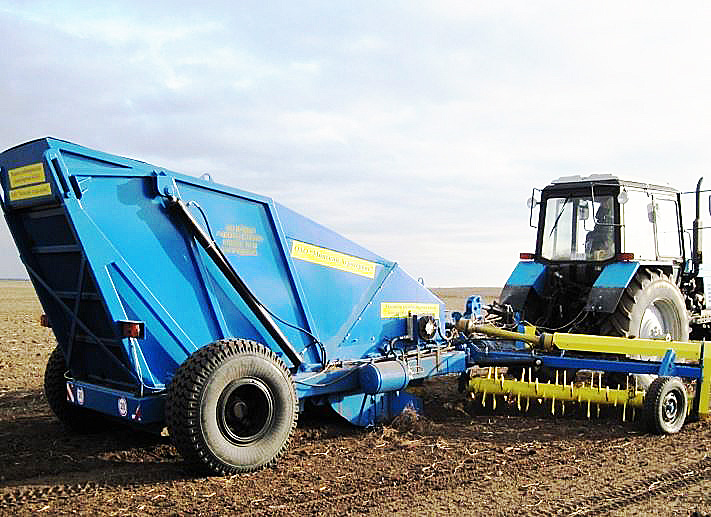

Машина камнеуборочная комбинированная ККМ-1

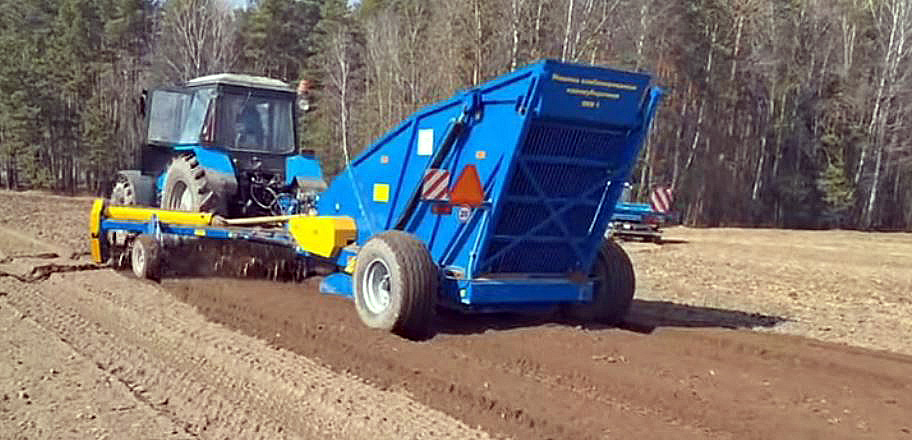

 Камнеуборочная машина ККМ-1 - производят сбор камней с поверхности почвы и с глубины до 15см, одновременно проводя — первичную подготовку почвы. Принцип действия: валы подборщика по обеим сторонам машины вращаются в направлении, противоположно движения камнеуборочной машины, постепенно передвигая камни к ее центру, где зубцы подъемного барабана захватывают их и по ситу передают в сборный бункер. При прохождении по ситу основная часть земли осыпается обратно на поле. Объем сборного бункера камнеуборочной машины составляет 2,5 м³. Гидравлическая система позволяет легкую разгрузку непосредственно в транспортное средство или сваливать камни в отведенное место. Максимальная производительность ККМ-1  1…4 га/ч. Рабочая ширина камнеуборочной машины составляет 5,1м,  (с учетом раскладывания роторов), собирает камни в диаметре 5 - 50см.

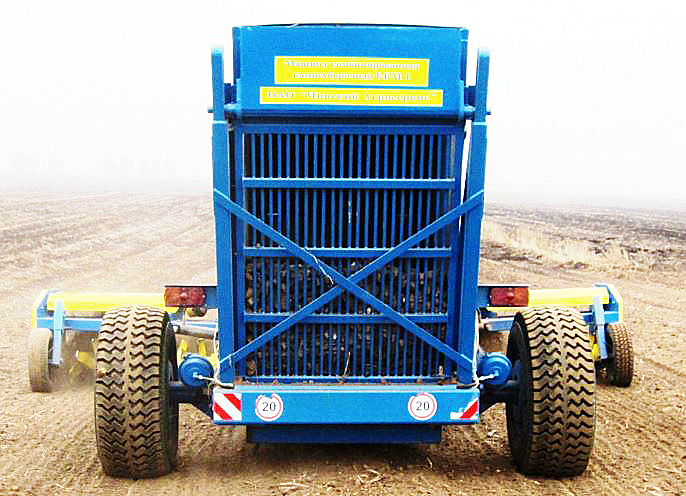

Сито камнеуборочной машины практически полностью очищает поднимаемые камни от земли. Камнеуборочная машина присоединяется к буксировочной стойке, и рабочая глубина регулируется посредством опорных колес, установленных на боковых роторах.

Оснащение машины и преимущества:

• Боковые роторы диаметром 515 мм -  выполнены из толстостенной трубы диаметром 168 мм. Для увеличения срока службы на зубья ротора наносится твердосплавная наплавка. Привод роторов осуществляется от ВОМ трактора посредством карданной и цепной передач.
• Центральный подбирающий ротор -состоит из 4-х граблин с пружинной защитой. Привод центрального ротора осуществляется от гидросистемы трактора, что позволяет вращаться ротору в обоих направлениях. Данное решение позволяет очистить ротор в случае забивания не выходя из кабины трактор.
• Накопительный бункер - конструкция накопительного бункера позволяет осуществлять выгрузку камней не только на краю поля, но и в тракторные прицепы и полуприцепы. Объем бункера составляет порядка 2,5 м3.
• Транспортные шины и освещение - для безопасной транспортировки машины на ней установлены шины размером 16,5/70-18 и пневматическая тормозная система. Транспортное освещение гарантирует безопасность движение при плохих условиях видимости.
• Компактные габариты - гидравлическое складывание боковых роторов позволяет достичь транспортной ширины в 3,2 м.
• Применяемость машины - конструкция камнеуборочной машины ККМ-1 позволяет собирать камни в различных условиях работы: влажная почва, твердая почва, повышенная засоренность камнями и растительными остатками. Надежная конструкция машины Камнеуборочная машина ККМ-1 предназначена для работы в тяжелых условиях. Поэтому несущая рама машины и все ответственные узлы выполнены из толстостенных профильных труб.
• Гидросистема прошла модернизацию в 2025г:
• Установлен гидравлический объемной привод в виде насоса НП-90  и трех моторов героллерных HMV630 вместо главного подбирающего и двух боковых образующих волок роторов вместо тяжёлого конического редуктора и цепной передачи, позволяющий осуществлять дозированный отбор мощности, плавно регулировать скорость роторов в зависимости от скорости трактора, осуществлять реверс при забивке роторов камнями.
• Установлен блок распределителей Hanchang с электроуправлением , предназначенных для управления цилиндрами подъема-опускания боковых роторов, сницы, бункера с камнями, дышла, позволившая оператору управлять процессом через пульт, не выходя из кабины.
• Установлен клапан охлаждения МП90  вкупе с охладителем фирмы UKRA  позволила эксплуатацию ККМ-1 в самых жарких условиях весны и ранней осени.
• Установлен тандем шестеренных насосов фирмы Blue Ascend  - позволила разделить мощность на роторах и цилиндрах в независимые ветки.
• Удобный интерфейс с пультом дистанционного управления из кабины трактора всеми операциями.
