Машина рассадопосадочная (бескассетная) МР-4

Машина рассадопосадочная (бескассетная) МР-4 -предназначена для посадки безкассетной рассады овощных культур (капусты, томатов, огурцов и т.д.) в открытый грунт с одновременным поливом.Капустная рассада для механизированной ее посадки отбирается здоровая, крупная в возрасте 30-35 дней с хорошо развитыми корнями, должна иметь 5-6 развернутых листьев, массой 8-10 г., высотой 20-25 см и толщиной стебля 0,4-0,6 см. Машина МР-4 агрегатируется с тракторами тягового класса 1,4-2,0. Рельеф поля должен быть ровный. Величина уклона поверхности поля не должна превышать 8º. Влажность почвы до 23%.

Особенности конструкции:

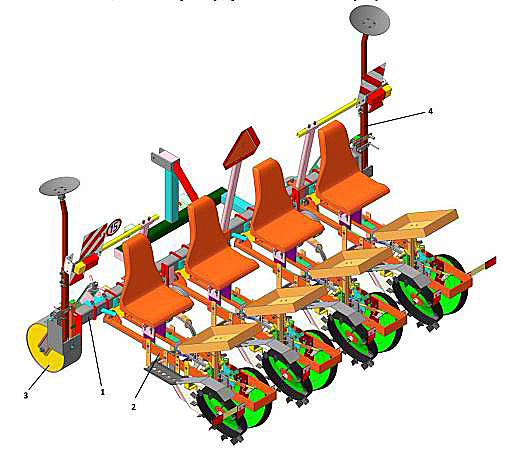

• Машина рассадопосадочная МР-4 представляет собой навесную машину и состоит из следующих основных частей: рамы, на которой установлены посадочные секции, опорные колеса. При необходимости, на машину могут устанавливаться маркеры;
• Рама представляет собой сварную конструкцию, состоящую из труб квадратного сечения с кронштейнами для навески на трактор;
• Опорные колеса служат для поддержания машины в рабочем положении. Колеса с помощью кронштейнов крепятся к раме и имеют плавную (винтовую) регулировку по высоте;
• Маркеры представляют собой телескопические штанги на шарнирах, которые раскладываются поочередно в стороны от машины вручную, удерживаются в определенном положении, имеют регулировку по длине. На концах маркеров закреплены сферические диски, оставляющие на почве след для движения колеса трактора после разворота;

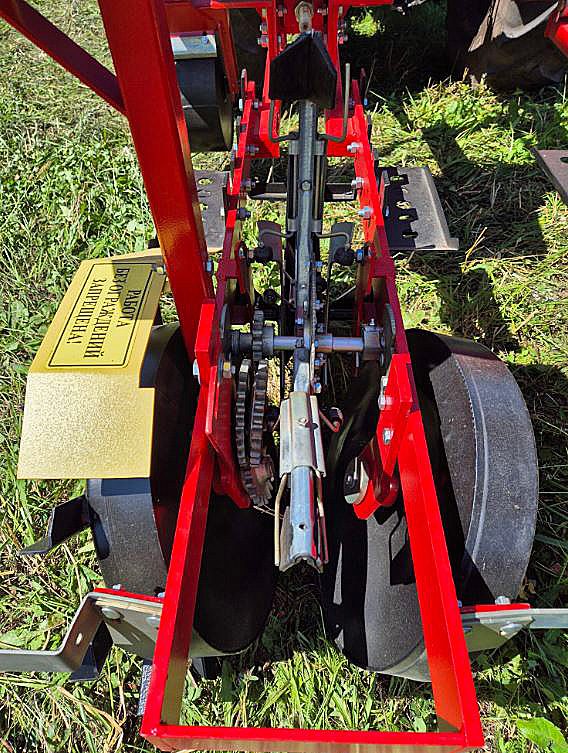

• Секция посадочная представляет собой рамку шарнирно крепящуюся к раме. На рамке установлены приводное и опорное колеса, сошник, механизм приводной, аппарат дисковый с зажимами для рассады, кронштейн для установки лотка с рассадой, сиденья и подножек. Сошник и подножки можно переставлять по вертикали. Сиденье можно регулировать как по вертикали, так и в продольном направлении;
• Привод дискового аппарата осуществляется от приводного колеса, через зубчатые колеса. На диске установлены зажимы, которые в верхней части зажимают рассаду, а при опускании вниз отпускают рассаду. Зажим и отпускание происходит при помощи роликов, набегающих на лекало. Приводное и опорные колеса также обеспечивают уплотнение грунта возле высаженной рассады;
• Шаг посадки рассады зависит от количества зажимов установленных на диске;
• При необходимости посадки рассады с одновременным поливом, на машину можно установить дополнительное оборудование для полива;

Описание технологического процесса:

• При движении трактора приводное колесо через зубчатую передачу приводит во вращение высаживающий диск;

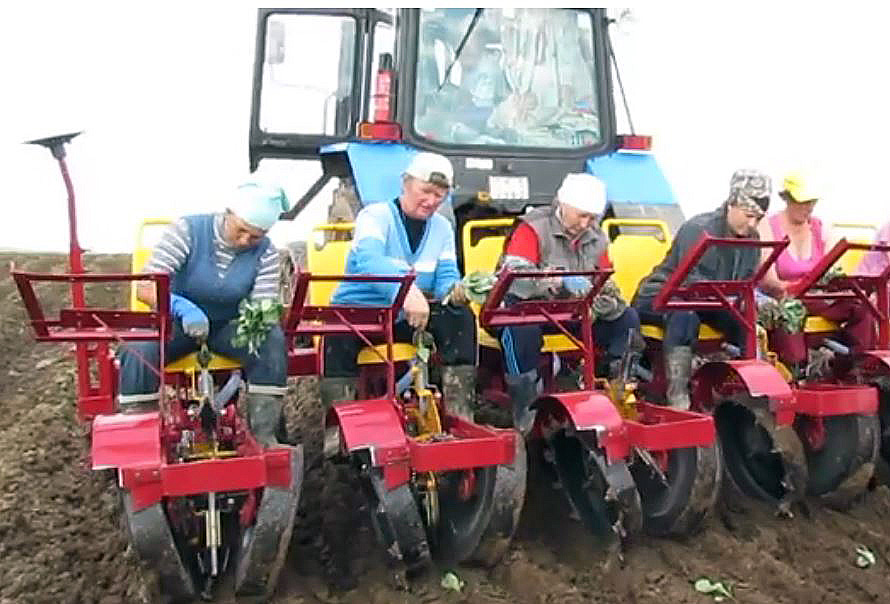

• Сажальщик устанавливает рассаду в раскрытый зажим корнями вверх, зажим закрывается и удерживает рассаду;
• При повороте диска в нижнее положение рассада переворачивается корнями вниз, зажим открывается и отпускает рассаду в почву;
• После этого рассада присыпается почвой и уплотняется прикатывающими колёсами;

Дополнительные опции:

• Система полива;

• Тип машины	навесная
  Агрегатируется с тракторами тягового класса, кН	1,4-2,0
  Производительность за один час основного времени, га/час	0,14-0,22
  Рабочая скорость, км/ч	0,5-0,8
  Количество обслуживающего персонала, чел - тракторист - сажальщики	1 4
  Масса машины, кг, не более	1180
  Габаритные размеры в рабочем положении, мм, не более - длина - ширина - высота	2100 3000 2100
  Габаритные размеры в транспортном положении, мм, не более - длина - ширина - высота	2500 3000 2700
  Рабочая конструктивная ширина захвата, м	2,8
  Дорожный просвет, мм, не менее	300
  Количество высаживаемых рядков, шт	4
  Ширина междурядий, см	70
  Шаг посадки, см	25; 37; 49,5
  Параметры образуемых борозд: - глубина, см - ширина, см - отклонение по глубине, %, не более	5-15 5-8 10
  Срок службы, лет, не менее	8
