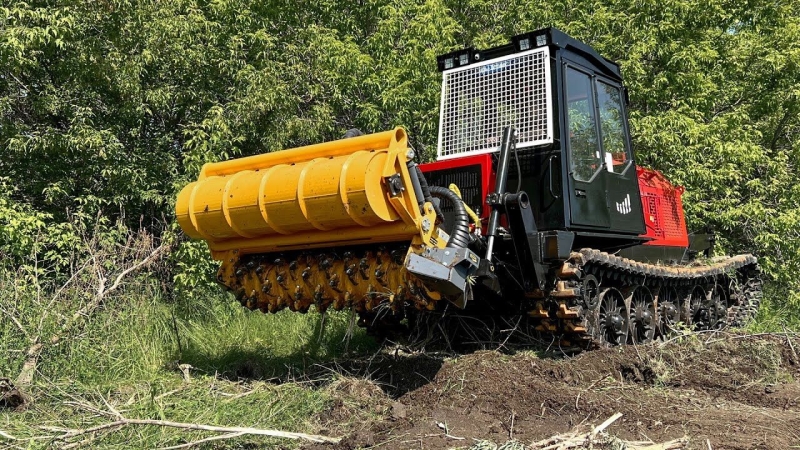

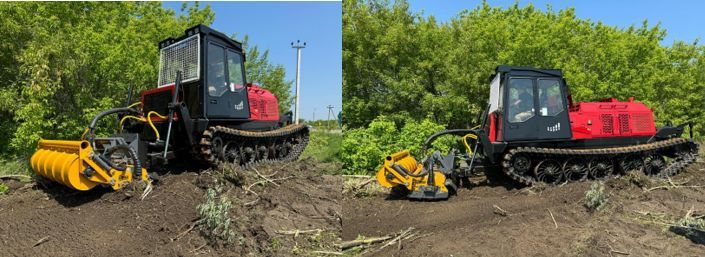

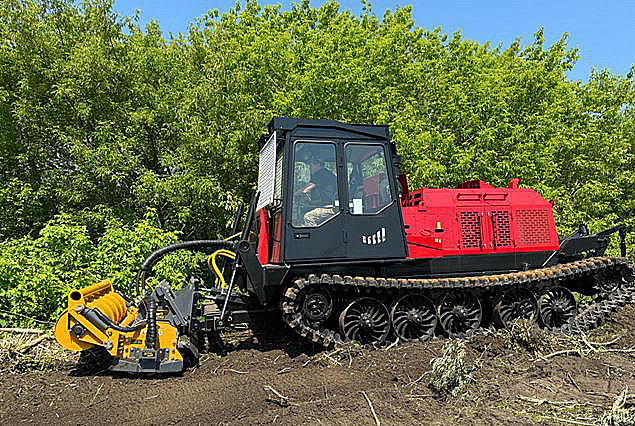

Мульчер модели ТЛП-4М-038А с рабочим органом: ротоватором MeriCrusher MC5-190

Наименование параметра

Значение

Тип машины

гусеничный

Тип двигателя

дизельный V-образный,

8-цилиндровый

Жидкостно-масляный теплообменник (ЖМТ) двигателя

Наличие

Максимальное тяговое усилие, кН,

116

Предпусковой подогреватель двигателя

жидкостный, работающий на дизельном топливе

Мощность двигателя, кВт (л.с.)

242,6 (330)

Расход топлива часовой на номинальной мощности, г/кВт*ч:

224

Крутящий момент, Н*м,

1225

Система охлаждения двигателя

Вентилятор с семью лопастями, лопастной с механическим приводом с возможностью реверса потока с целью очистки радиатора

Количество радиаторов охлаждения двигателя и гидросистемы в блоке

2

Возможность раскрытия радиаторов для удобства их обслуживания и очистки

Наличие

Габаритные размеры машины (ДхШхВ)мм,

9050/2550/2957

Дорожный просвет, мм,

500

Максимальная глубина преодолеваемого брода, м

0,8

Кабина

одноместная

Климатические установки в кабине

кондиционер и автономный отопитель кабины с возможностью изменения температуры в пределах четырнадцати градусов Цельсия

Камеры заднего/переднего вида с выводом изображения на монитор в кабине оператора

Наличие

Тип ходовой части

рычажно-балансирная

Передняя каретка

трехопорная, неподрессореная

Задняя каретка

двухопорная, подрессоренная

Общее количество опорных катков шт.

10

Повышенная несущая способность при переднем агрегатировании с увеличенной площадью опорной поверхности не менее
 2-х раз

Наличие

Трансмиссия

гидромеханическая

Скорость, км/час: Вперед/назад

Минимальная,

0,1

Максимальная,

10

Силовой агрегат механической трансмиссии

Задний мост с планетарным механизмом поворота в едином узле с конечными передачами и приводом от регулируемого аксиально плунжерного гидромотора, через одноступенчатый редуктор

Масса силового агрегата, кг

1700

Количество передач при работе на механическом режиме трансмиссии:

Вперед

1

Назад

1

Реверс-редуктор

Наличие

Управление механизмом хода, наличие механизма, исключающего самопроизвольное включение хода

Рычагом (джойстик) с фиксацией в нейтральном положении для обеспечения безопасности

Способ управления скоростью и реверсом, и приводом мульчера

Бесступенчатый гидравлический

Механизм поворота

Одноступенчатый, планетарный

Насос привода трансмиссии, шт.,

1

Рабочий объем насоса трансмиссии, см3,

90

Гидромотор трансмиссии, шт.,

1

Рабочий объем гидромотора трансмиссии, см3,

160

Управление гидрофицированными

орудиями

5-ти золотниковым, секционным распределителем с джойстиковым управлением, в т.ч. два золотника с «плавающим» положением

Механизм отбора мощности на привод мульчера

Гидростатический, регулируемый

Минимальная температура, устанавливаемая в кабине, градус Цельсия

+ 16

Максимальная температура, устанавливаемая в кабине, градус Цельсия

+ 34

Максимальное давление в гидросистеме отбора мощности, Мпа (кг/см2),

42 (420)

Номинальное давление в гидросистеме, Мпа,

16

Минимальный радиус поворота по крайней точке, м,

4,0

Производительность при создании опорных

и заградительных полос за 1 час сменного времени, км,

1,5

Производительность на мульчировании за

1 час, м²,  :

- основного времени

- эксплуатационного времени

1500

1000

1.1. технические характеристики задней навесной системы:

Тип задней навесной системы

Рычажно-шарнирный, с 3-х точечной схемой подсоединения орудий

Класс присоединяемых орудий

4

Высота стойки присоединительного треугольника, мм

900

Основание присоединительного треугольника, мм

от 800 до 1000

Размеры присоединительного шарнира, мм

- верхней тяги

- нижней тяги

30х80

35х50

Высота подъема (до оси подвеса навесной системы), мм,

1150

Грузоподъемность задней навесной системы на оси подвеса, кгс,

3000

1.2. технические характеристики передней навесной системы:

Тип

рычажно-шарнирный со сферическими подшипниками с механизмом поперечного перекоса

Угол поперечного перекоса, градусов,

8,5

Управление навеской

гидравлическое

Количество точек навески,

6

1.3. технические характеристики гидравлической системы механизма передней навески:

Цилиндр механизма для навески орудий

двухстороннего действия

Количество цилиндров, шт.,

2

Максимальное рабочее давление в гидросистеме, Мпа,

16

Полный ход цилиндра, мм,

900

1.4. технические характеристики рабочего органа:

Марка, модель

MeriCrusher MC5-190

Высота, мм

800

Ширина, мм

2540

Ширина ротора, мм

1908

Диаметр ротора, мм

500

Количество резцов

86

Тип резцов

84004, 8401925

Рабочая глубина макс, мм

250

Рабочая скорость, км/час

0,5-3,5

Количество гидромоторов

2

Гидромоторы тип

OMW315

Поток гидравлический, л/мин

260-400

Давление макс, бар

250

Трамбовочный каток

В наличии

Вес, кг

950-1350

Наименование

Количество

Тип системы пожаротушения

автоматическая

Применяемое огнетушащее вещество

Порошок

Количество точек подачи реагента,

3

Время выхода реагента, сек,

30

Функция контроля линии на обрыв, замыкание, ложное срабатывание

наличие

Звуковое и световое сопрождение

наличие

Климатические условия эксплуатации, градус Цельсия

от

-50

до

+50

Класс подавления очагов пожара

А, В, С, Е

Наименование

Количество

Паспорт самоходной машины с обязательной отметкой об уплате утилизационного сбора

1 комплект

Протокол испытания кабины на выполнение технических требований FOPS/ ROPS

1 экземпляр

Руководство по обслуживанию и эксплуатации на русском языке

1 экземпляр

Формуляр на двигатель

1 экземпляр

Сертификат соответствия ТР ТС 010/2011 «О безопасности машин и оборудования».

1 экземпляр

Сертификат соответствия на систему пожаротушения

1 экземпляр
