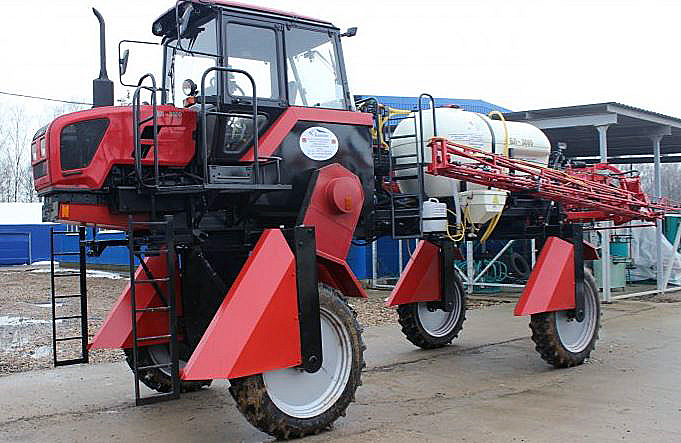

Опрыскиватель самоходный БЛ-3000М с клиренсом 1780 мм

«Опрыскиватель самоходный БЛ-3000М с клиренсом 1780 мм»- предназначен для химической защиты полевых сельскохозяйственных культур, а также для поверхностного внесения жидких минеральных удобрений.

Тип опрыскивателя – самоходный со штангой пространственного типа, оснащённый маятниковой системой копирования рельефа, с возможностью принудительного уклона. Устойчивость штанги обеспечивается амортизаторами.

Оснащён рабочей  тормозной системой  дискового типа и независимым стояночным тормозом.

Размер колеи регулируется бесступенчато от 2 000 до 2 400 мм. Клиренс не более – 1 780 мм.

Высота установки штанги относительно почвы 500 – 2 100 мм. Штанга оснащена трёхпозиционными распылителями револьверного типа (на нержавеющей трубке) с шагом расстановки 500 мм.

Рамная конструкция штанги и шасси защищены трёхслойным полимерным антикоррозийным покрытием, что позволяет предотвратить попадание под покрытие разного рода загрязнения, обеспечивающее стойкость, долговечность и нечувствительность конструкции к неблагоприятным условиям.

Опрыскиватель оснащён компьютером, ARAGBravo 180S, который управляет всеми процессами, касающимися обработки. Специальное программное обеспечение позволяет управлять секциями с учётом выбранного способа, а также последовательно управлять несколькими секциями или полуштангами.

Навигационная система позволяет следить за полным покрытием обрабатываем площади, и в комплексе с компьютером предотвращает наложение внесения химикатов.

Гидросистема опрыскивателя обеспечивает плавное регулирование работы кинематики штанги.

Управление всеми системами работы опрыскивателя осуществляется из кабины .

Вместимость бака, не более – 3 000 л., бак для промывки системы 150 л. и мытья рук 20 л.. Емкость миксера для приготовления рабочего раствора не менее – 30 л. Мешалки гидравлические инжекторного типа.

Ёмкости изготовлены из стеклопластика, что обеспечивает их ремонтопригодность. Характеризуются сочетанием высокой устойчивости к коррозийному, химическому и механическому воздействию.

Опрыскиватель оборудован мембранно – поршневым насосом ANNOVI REVERBERI AR-215 (Италия), производительностью  215 л/мин. Расход рабочей жидкости при опрыскивании 100 – 400 л/га, при внесении жидких минеральных удобрений 100 – 500 л/га.

В базовую комплектацию опрыскивателя включен бортовой компьютер (навигатор), имеющий программное обеспечение, позволяющее формировать цифровую карту поля.

Необходимая норма вылива поддерживается компьютером и не зависит от скорости движения опрыскивателя.

Рабочая система опрыскивателя оборудована четырёхступенчатой фильтрацией рабочей жидкости, что обеспечивает долговременную работу насоса и оборудования.

Производительность за 1 час, га/ч: основного времени – 9.6 – 28, 8;

Рабочая скорость движения на основных операциях, км/ч – 4 - 12;

Рабочая ширина захвата, м – 24;

Неравномерность распределения рабочей жидкости по ширине захвата штанги, характеризуемая коэффициентом вариации %, не более – 10;

Густота покрытия поверхности обработки каплями шт./см2, не менее – 30;

Число персонала по профессиям, необходимого для облуживания операций, непосредственно связанных с работой машины чел. – 1;

Насос AR-185 позволяет устойчиво работать на следующих нормах внесения и скоростях:

Объем емкости выбран из условия устойчивой работы машина на подъем по склону на рыхлой почве с полной емкостью, проходимость и давлением на почву узкопрофильной резины и ограничивается мощность энергосредства  (65 кВт/89 л.с.).

Амортизация вертикальных колебаний состоит из 2-х контуров:

- подрессоренная с системой амортизации задняя полурама машины

- система амортизации штанги (два амортизатора с пружинами)

Горизонтальны колебания (раскачивания крыльев) гасятся:

- амортизаторами параллелограмма с цепными ограничителями

- системой амортизации штанги

- установкой заднего портала на горизонтальной оси качания

кроме того, боковые секции имеют тросовое крепление, что тоже гасит колебания крыльев
