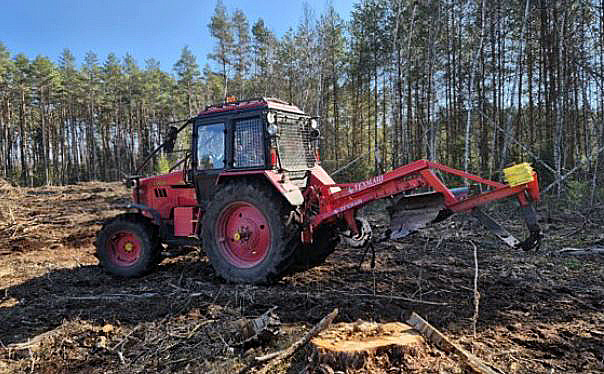

Плуг лесной ПТЛ-75

Плуг лесной ПТЛ-75 с почвоуглубителем - предназначен для обработки почвы в виде борозд под посадку лесных культур на непокрытых лесом землях различной степени задернения и на вырубках, очищенных от порубочных остатков и обеспечивающих проходимость машинотракторного агрегата, а также на раскорчеванных и расчищенных полосах лесных земель шириной от 3,5 до 4,0 м.

Плуги могут применяться для устройства противопожарных минерализованных полос и проведения уходов за ними.

Трактора для агрегатирования с плугами ПТЛ должны быть оснащены комплектом передних балластных грузов (440 кг).

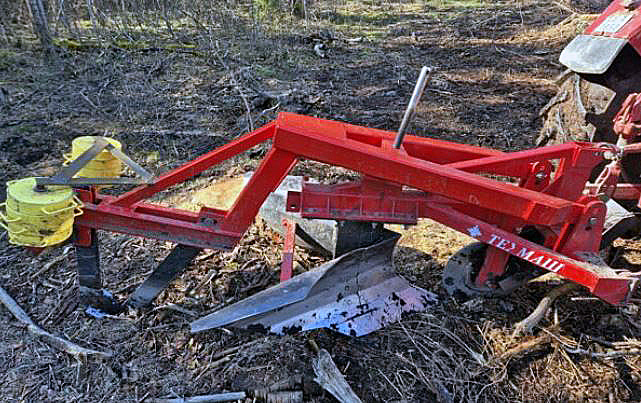

Плуг состоит из рамы с навесным устройством, корпуса плуга, дискового ножа, отбойника, почвоуглубителя и грузов. Рама является основной несущей частью машины и представляет собой сварную трубчатую конструкцию, на которую монтируются основные узлы и детали машины. Спереди на раме приварены уши для соединения с трехточечной навеской трактора. К раме при помощи болтов крепится двухотвальный корпус плуга. Представляет собой сборно-сварную конструкцию, состоящую из рамы корпуса, передних и задник отвалов и лемехов. Корпусом производится двухсторонний оборот пласта при нарезке борозд.

Отбойник представляет собой лыжеобразную сварную конструкцию. Отбойник выполняет функцию выглубления рабочих органов при наезде на препятствия.

Дисковый нож представляет собой сборную конструкцию ступицы с двумя кронштейнами. На ступице закреплен дисковый нож, который разрезает дерн для обеспечения качественного оборота пластов.

Почвоуглубитель состоит из трубчато-сварной рамы на которой закреплены передний и задний вертикальные ножи с горизонтальным лемехом. На переднем ноже предусмотрены отверстия для изменения угла атаки лемеха. На раме также установлен регулировочный винт. Почвоуглубителем осуществляется рыхление подпахатного слоя для последующей посадки саженцев лесных культур.

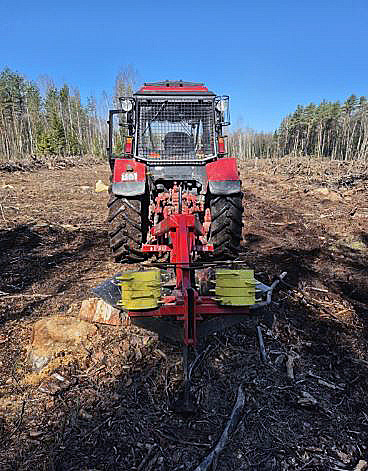

В комплект плуга прикладывается набор грузов, который при транспортных переездах устанавливается на штыри в передней части рамы. На раму почвоуглубителя количество грузов устанавливается в зависимости от вида почвы.

Тип навесной

Производительность, км/час- 2,5 – 5,4

Габаритные размеры, мм, не более в рабочем положении:

- длина 3600

-ширина 1700

-высота 1400 1200

Рабочая ширина захвата корпуса, см-75

Глубина вспашки, см 5 – 15 6.

Глубина рыхления почвоуглубителя, см, не более-45

Ширина рыхления почвоуглубителя, см- 25

Ширина противопожарной полосы, см, не менее -100

Рабочая скорость, км /ч -3 – 6

Транспортная скорость, км/ч, не более -15

Масса, кг, не более- 890

Количество обслуживающего персонала, чел. 1 (тракторист)

Дорожный просвет, мм, не менее -300

Срок службы, лет, не менее- 8
