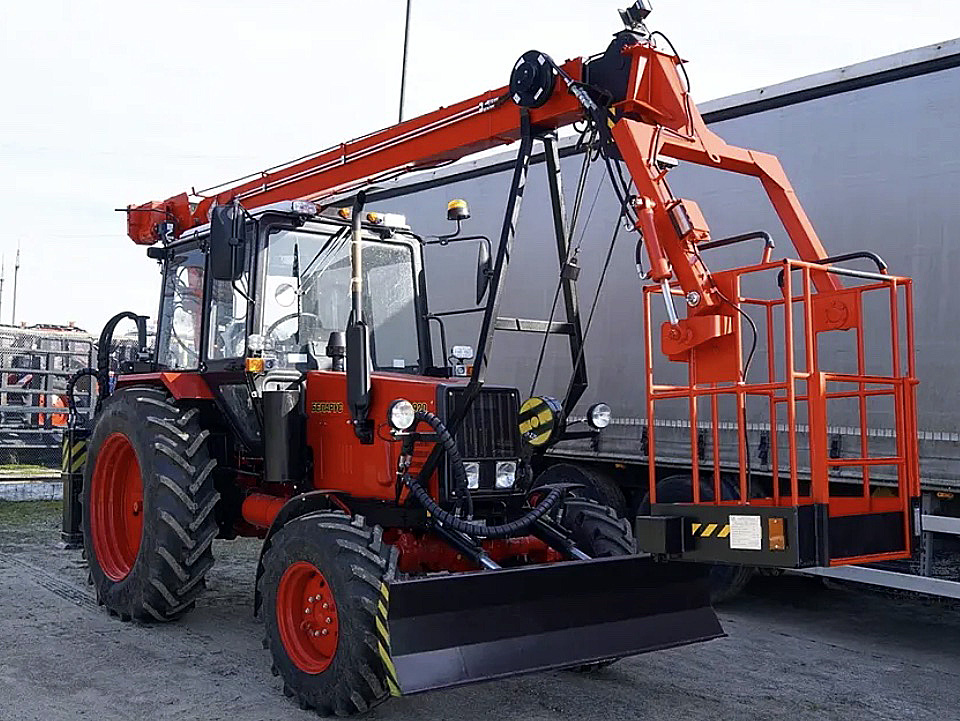

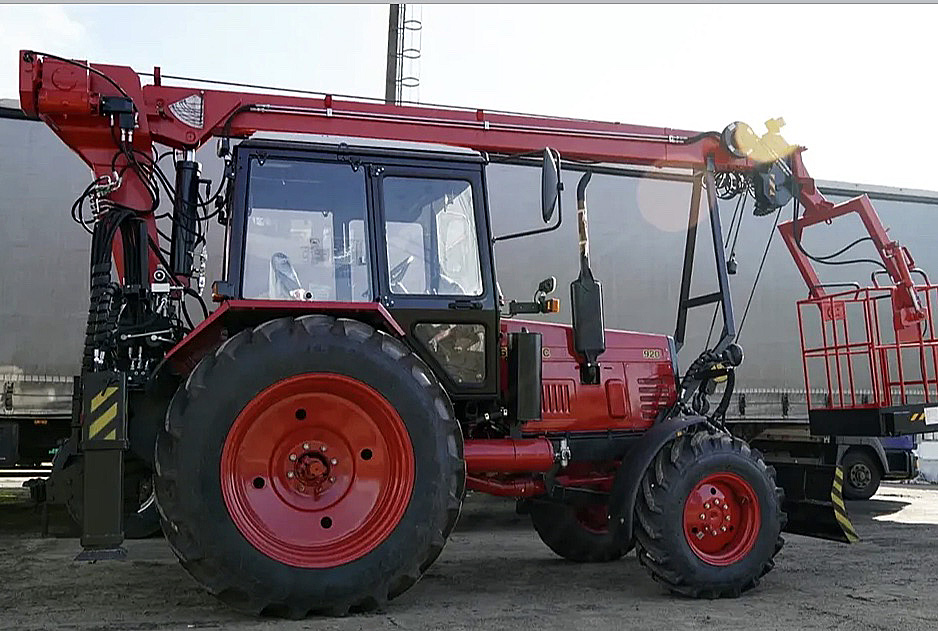

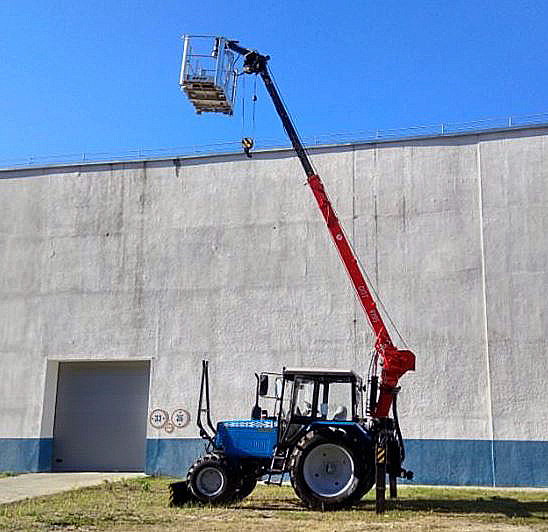

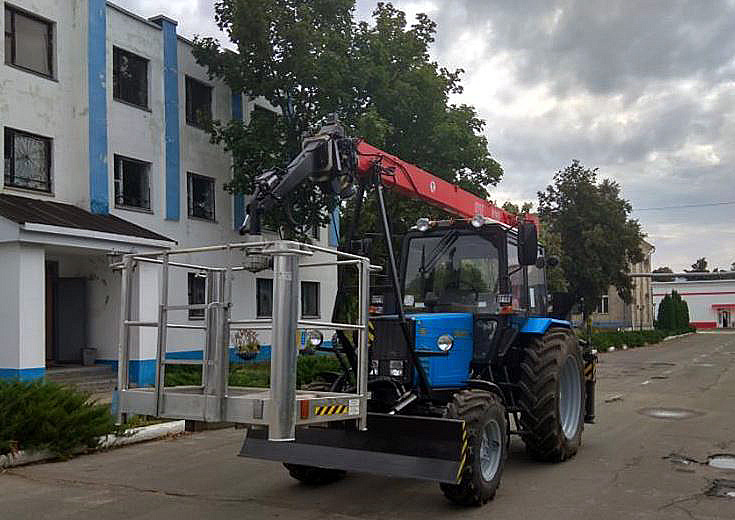

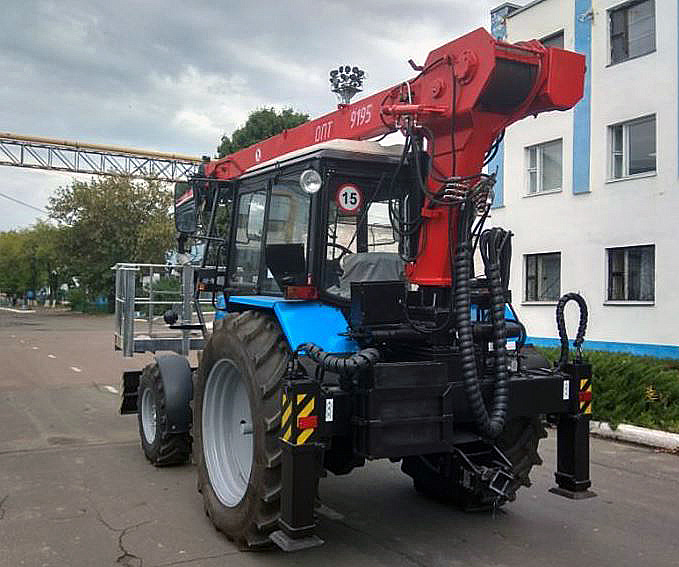

Подъемник монтажный специальный BELARUS ОПТ-9195

Подъемник монтажный специальный BELARUS ОПТ-9195- предназначен для производства погрузочно–разгрузочных, монтажных и транспортных работ на объектах коммунально–дорожного и другого производства.   На объектах коммунального и дорожного хозяйствах, строительных объектах, лесном хозяйстве и энергетике подъемник может использоваться для обслуживания систем освещения, уходом за зелеными и декоративными насаждениями, производства погрузочно–разгрузочных работ, монтажных работ при обслуживании зданий и сооружений, легких планировочных работ, выполнении работ по уходу за лесом и сбору урожая, монтажа и обслуживания линий электропередач и систем освещения. Для проведения монтажных работ на оголовке стрелы установлена 1 местная или 2 местная люлька в зависимости от комплектации. В люльке установлены датчики веса  для контроля грузоподъемности люльки, гидросистема имеет гидромодуль предназначеный для удержания люльки в горизонтальном положении вне зависимости от распределения нагрузки в ней для различных углов стрелы.

В целях безопасности на подъемнике установлены концевые выключатели, датчики веса и датчики давления, которые включают звуковую сигнализацию, а также выключают из работы гидравлику в опасных ситуациях.  Выключатель, установленный на оголовке стрелы, срабатывает при максимально допустимой высоте подъема крюковой подвески. Выключатель, установленный на корпусе механизма поворота, срабатывает, когда стрела приближается к границе сектора, в котором находится машинист. На основании стрелы установлен указатель грузоподъемности. Он показывает зависимость между вылетом, углом подъема стрелы и величиной поднимаемого груза.
   Для работы с линиями электропередач электрооборудование трактора укомплектовано сигнализатором опасного напряжения «Барьер – 2000К». При приближении стрелы к линии электропередач срабатывает прибор защиты от опасного приближения к ЛЭП, при этом на панели пульта индикации и контроля загорается световой сигнал и сработает звуковой сигнал, а также произойдет отключение электромагнита распределителя. Работа подъемника будет заблокирована.
  Так же для повышения безопасности подъемник оборудован следующими устройствами и блокировками:
- системой аварийного опускания люльки при отказе гидросистемы или двигателя трактора;
- устройством против перегрузки подъемника (ограничитель предельного груза);
- системой блокировки подъема и поворота стрелы при не выставленном на опорах подъемника;
- блокировкой ограничителя подъема крюка, опускания крюка;
- ограничителем зоны обслуживания (поворот стрелы);
- устройством блокировки подъема опор при рабочем положении стрелы;
- двумя указателями угла наклона подъемника – креномерами для визуального контроля (первый в кабине подъемника (трактора), второй на балке рамы);
- системой аварийной остановки двигателя и кнопкой звукового сигнала с люльки и с пульта управления.

ОПТ-9195 (одинарная люлька)   / ОПТ-9195-01 (двойная люлька)

Базовый трактор        -                                                   «BELARUS» 82.2

Грузоподъемность на выносных опорах, кг:

- на минимальном вылете     -                                                 2250 (±50)

- на максимальном вылете     -                                                  300 (±15)

Грузоподъемность люльки, кг.-                                                  120 / 180

 Вылет, мм    -                                                                       8550 /  9500

Номинальная высота подъема, мм  -                              9550-50 / 9350-50

 Рабочая высота подъема, м -                                                      11 / 10,8

Максимальная высота подъема крюка, м, не более -                             8,9

Грузовой момент, кНм.                                              -                          49

Угол поворота стрелы в горизонтальной плоскости  -                 300°(+10º)

Угол поворота стрелы в горизонтальной плоскости

с заблокированным концевым выключателем             -                        400°

Скорость подъема и опускания крюковой подвески без груза, м/мин  - 8,0

Частота вращения колонны, об/мин

- наименьшая -                                                                                    0,5

- наибольшая-                                                                                     1,7

Скорость транспортная на горизонтальном участке дороги с твердым покрытием, км/ч          15

Количество обслуживающего персонала, чел -                                        1

Привод поворота, выдвижения и наклона стрелы        гидравлический

Габаритные размеры подъемника в транспортном положении, мм:

длина с люлькой       -                                                               6470 / 6970

ширина          -                                                                                    2400

высота 3400      -                                                                                 3400

Масса подъемника без люльки, кг -                                                      6400

Масса подъемника полная, кг 6600     -                                                6540

Максимальная глубина опускания крюка, мм -                                      1500

Требования к площадке, на которой допускается работа подъемника с грузом:

- давление на грунт (удельное), МПа (кгс/см2)        -                       0,56 (5,7)

- угол уклона не более -                                                                             3°

Время полного изменения вылета стрелы, с   -                                           24

Количество масла в гидросистеме, л -                                                        39

Номинальное давление в гидросистеме, МПа -                                          14,5

Максимальное давление в гидросистеме, МПа  -                                        16,5

 Заправочная емкость бака, л  -                                                                   16
