ТИГЕР 14 800- Полуприцеп лесотранспортный. Машина транспортно-погрузочная лесная ТИГЕР, грузоподъемностью 14 тонн, с надежной двухлонжеронной рамой, агрегатируется с трактороми Беларус тягового класса 1.4 — 2.0: 82.1, 892.2, 952.2, 920, 1221.2, 1025.2 и аналогами. Комплектуется механизмом поворотного сиденья, защитной решеткой заднего стекла кабины, дополнительным аккумуляторным ящиком, аксиально-поршневым насосом. Данный полуприцеп предназначен для сбора и вывозки древесины (сортиментов длиной 1,5-6,0 м) с лесосек и промскладов к автомобильным дорогам или к нижнему складу, сортировки древесины, выполнения погрузочно-разгрузочных и штабелевочных работ. Обслуживающий персонал – 1 человек в смену. Учитывая разнообразные потребности лесного хозяйства предприятием разработаны несколько моделей (вариантов) полуприцепа лесотранспортного "ТИГЕР" - например бортовой, тюковоз (вместительностью до 12 тюков диаметром 150х180, или до 15 тюков диаметром 120х120), бункер под сыпучие материалы, комплектуется дополнительным оборудованием для перевозки биг-бэгов (платформа). Использование комплекса трактор+прицеп на лесозаготовительных работах позволяет значительно сократить расходы на заготовку древесины.
|

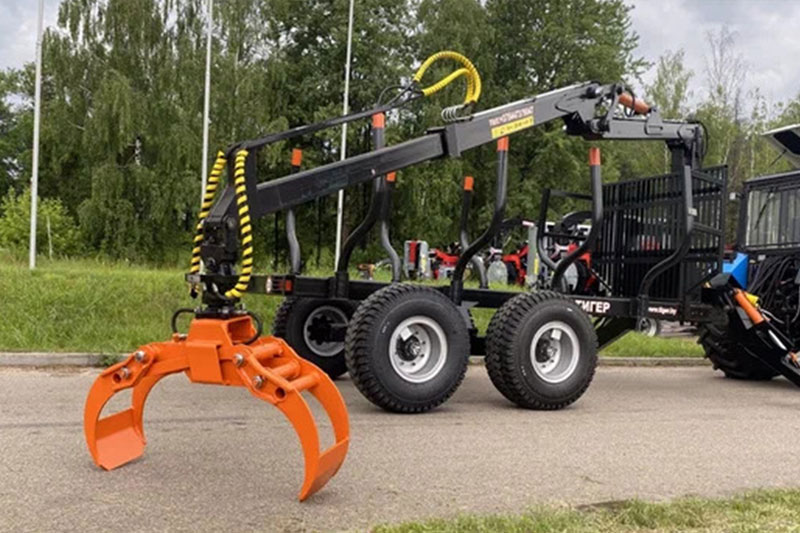

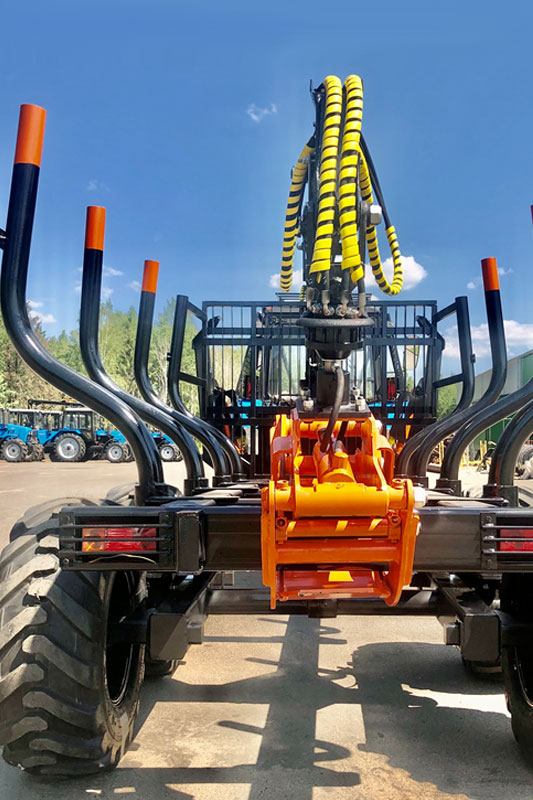

Полуприцеп лесотранспортный ТИГЕР (с краном К-08.00.00.000), вариант 14 800 |
|
|
Рамная - сварная конструкции из профильной трубы 180*140*8 мм |
|
|
Оборудован балкой с гидроуправляемыми аутригерами, пневматической тормозной системой и световой сигнализацией. |
|
|
Грузоподъемность (максимальная), кг |
14 000 |
|
Длина грузового отсека, мм |
4 500 |
|
Количество коников-стоек, пары |
4 (8 стоек), в том числе 3 пары (6 штук) съемные |
|
Объём полезного грузового отсека, м3 |
15 м3 |
|
Масса, кг |
3 150 |
|
Ход (конструкция) |
Трех опорный усиленный (балансирный) |
|
Тип балансира |
Арочный |
|
Дорожный просвет (клиренс), мм |
610 |
|
Гидроманипулятор ТИГЕР 800 (модель кран К-08.00.00.000, Беларусь): |
|
|
Конструкция опорно-поворотного устройства |
Корпус литой,нижний и верхний подшипники роликовые радиально-упорные (конические) с четырьмя гидроцилиндрами поворота. |
|
Управление всеми операциями осуществляется из кабины трактора |
|
|
Привод от аксиально-поршневого насоса от ВОМ трактора |
|
|
Рекомендуемая производительность насоса, л/мин |
60-80 |
|
Рабочее давление, МПа |
190 |
|
Дополнительный гидробак (установлен на полуприцеп), л |
100 |
|
Количество поворотных цилиндров |
4 |
|
Максимальный вылет стрелы, м |
7,50 |
|
Грузоподъемность: на вылете 7,5 м, кг |
800 |
|
на вылете 4,0 м, кг |
1 500 |
|
Угол поворота ротатора, º |
∞ |
|
Угол поворота колонны, мин º |
360 |
|
Полная подъемная мощность (подъемный момент (брутто)), кНм |
80 |
|
Поворотно-вращающийся момент, кНм |
не менее 17 |
|
Макс. грузоподъемность (мощность) ротатора, кН |
40 |
|
Максимальная площадь раскрытия захвата, кв.м |
0,24 |
|
Вес захвата и ротатора, кг |
123 |
|
Вес манипулятора (без опор, без захвата, без ротатора), кг |
1 140 |
|
Макс. грузоподъемность (мощность) ротатора, кН |
40 |
|
Максимальная площадь раскрытия захвата, кв.м |
0,24 |
|
Вес захвата и ротатора, кг |
123 |
|
Вес манипулятора (без опор, без захвата, без ротатора), кг |
1 140 |
