Полуприцеп тракторный самосвальный ПТС-12ТФУ

1

Тип

Полуприцепной

2

Агрегатирование, тяговый класс трактора

3

3

Категория полуприцепа

Ra3

4

Грузоподъемность, кг, не более

12000

5

Скорость максимальная, км/ч, не более

30

6

Погрузочная высота по полу кузова, мм, не более

1430¹⁾ / 1490²⁾

7

Количество сторон разгрузки

1

8

Количество осей, шт.

2

9

Внутренние размеры кузова, мм, не более

- длина

4540

- ширина

2440

10

Площадь кузова, м², не более

11,1

11

Высота бортов, мм, не более

- основных

1360

- надставных

350

- надставных увеличенных

630

12

Геометрический объем кузова / вместимость кузова с «шапкой» по ГОСТ 27923, м³, не более

24,8

13

Масса, кг, не более

- снаряженная (конструктивная):

4800

- полная (технически допустимая):

16800

14

Распределение полной массы, кг, не более

- ТСУ

2760

- ось № 1

7020

- ось № 2

7020

15

Габаритные размеры, мм, не более

- длина

6100

- ширина

2775

- высота

3420¹⁾ / 3480²⁾

16

Ширина колеи, мм, не более

2030¹⁾ / 2075²⁾

17

Подвеска

Балансирная

Дорожный просвет, мм, не менее

440¹⁾ / 490²⁾

18

Угол подъема кузова, град, не менее

50

19

Применяемые шины / давление, МПа

700/50-22.5 PR16 / 0,24

20

Оперативная трудоемкость агрегатирования, чел∙ч, не более

0,15

21

Средняя наработка на отказ II и III групп сложности, ч, не менее

500

22

Срок службы, лет, не менее

8

23

Ежесменное оперативное время технического обслуживания, ч, не более

0,12

24

Рабочее давление в гидросистеме, МПа, не более

20

25

Время подъема кузова, с, не более

50

                               КАЧЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ

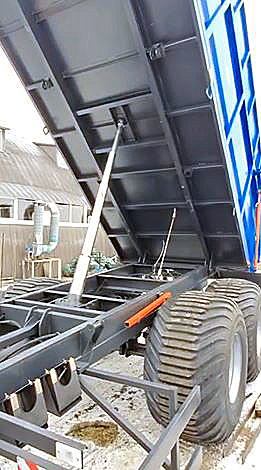

        ПОДЪЕМНЫЙ МЕХАНИЗМ – гидроцилиндр телескопический пяти токовый.

        БОРТА ОСНОВНЫЕ – цельнометаллические, толщина металла 4 мм, усиление – труба

        80 Х 60 стенка 4 мм. Пол – толщина металла 4 мм.

        ГИДРАВЛИЧЕСКОЕ ОТКРЫВАНИЕ ЗАДНЕГО БОРТА.

        ЗАДНИЙ БОРТ ОСНАЩЕН МЕХАНИЗМОМ ФИКСАЦИИ.  В ТРАНСПОРТНОМ

        ПОЛОЖЕНИИ.

        РАМА ПРИЦЕПА изготовлена из швеллера – 180 мм.

        НАДРАМНИК прицепа изготовлен из швеллера - 160 мм.

        ПОДВЕСКА ТИПА «БАЛАНСИР»

        ПЕТЛЯ ДЫШЛА ПОВОРОТНАЯ- с нагрузкой до 18 000 кг.

        ЛАКОКРАСОЧНОЕ ПОКРЫТИЕ: грунт «ARMALKYD» эмаль «ARMEPOX» (Произ-

        водство EC)- высокотехнологичный лакокрасочный материал, обеспечивающий долговре

        менную защиту полуприцепа от коррозии.

        ШИНА 700/50-22.5 PR16

       Данные характеристики обеспечивают надежную и долговременную эксплуатацию

       полуприцепа. Полуприцеп предназначен для эксплуатации с колёсными тракторами

        классов 2,0 - 3,0, имеющими раздельно - агрегатную гидросистему, тягово-сцепное

        устройство по ГОСТ 348-79, а также выводы для подключения пневматической си

        стемы тормозов, электрооборудования и гидросистемы.
