Роторный снегоочиститель РС-29

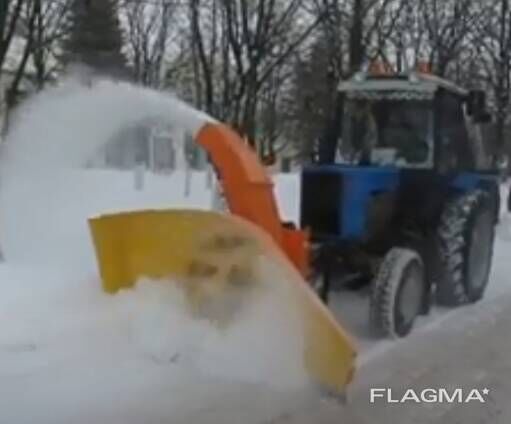

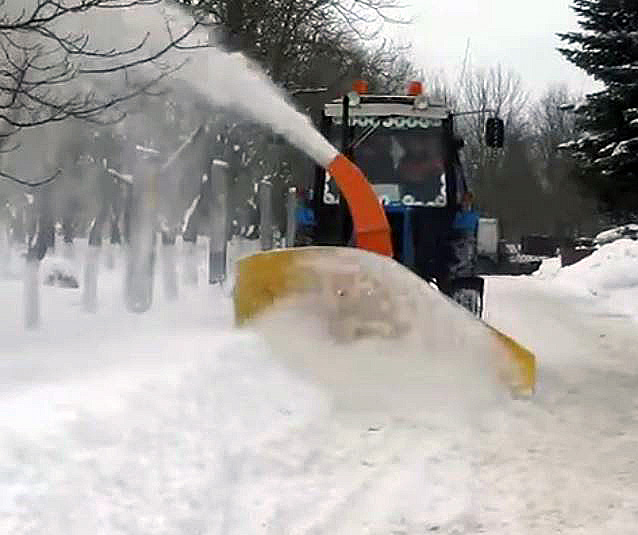

Снегоочиститель роторный ОРС-29 предназначен для уборки эвакуации за предел проезжей части снежных бордюров и заносов, образующихся вдоль автомобильных дорог в зимнее время вне населенных пунктов, а также для погрузки снежной массы в кузов самосвала в населенных пунктах.  Изделие представляет собой навесное оборудование, монтируемое на трактор (базовая машина должна быть оснащена понижающим редуктором -ходоуменшителем) тягового класса 1,4.

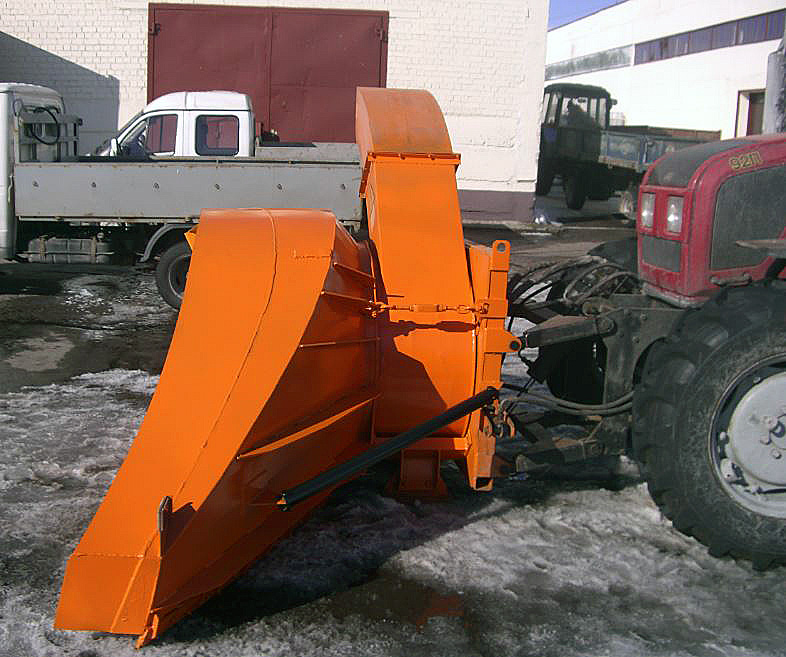

Снегоочиститель роторный ОРС-29 состоит из плужного оборудования, поворотной улитки, трубы выброса, эжекторного колеса, механической части, рычажного механизма и гидрооборудования.

Область применения снегоочистителя – автомобильные дороги в макроклиматических районах с умеренным климатом У, категории I по ГОСТ15150-69.

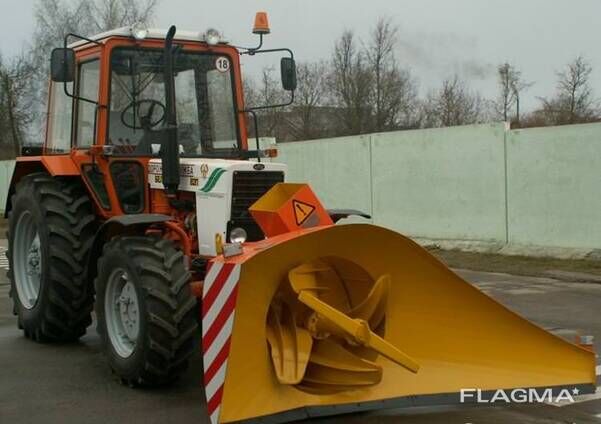

Плужное оборудование — сварная конструкция V-образной формы с отверстием в средней части для поступления снега к лопастям эжекторного колеса. На нижней кромке плуга при помощи болтов устанавливается нож для скалывания слежавшегося снега.

Поворотная улитка – сварная конструкция цилиндрической формы с прямоугольным фланцем на конце выносной трубы. Устанавливается на корпус подшипника, упираясь стенкой во фторопластовые ограничительные шайбы, и служит для придания направления убираемому снегу. Направление выброса устанавливается углом поворота улитки посредством гидроцилиндра.

Труба выброса – сварная конструкция в виде наклонной трубы прямоугольного сечения с прямоугольным фланцем. Крепится к выносной трубе поворотной улитки при помощи болтов. Служит для направления и увеличения дальности выброса снега. Является съемной частью снегоочистителя.

Эжекторное колесо – сварная конструкция в форме рабочего колеса вентилятора с лопастями и рыхлителем, устанавливаемая на вал механической части. Колесо устанавливается внутрь улитки и служит для забора и выброса снега за проезжую часть дороги через улитку. Рыхлитель, который выполнен в виде двух ножей, закреплен спереди на ежекторном колесе и служит для рыхления слежавшегося снега перед поступлением его в зону захвата. В целях безопасности эжекторное колесо с рыхлителем крепится на валу посредством  срезных болтов (два – на рыхлителе, четыре – на эжекторном колесе).

Механическая часть – сборная конструкция, включающая в себя корпус, вал, подшипник, манжеты и другие элементы. Служит, как для передачи крутящего момента от гидромотора к эжекторному колесу, так и для установки и центрирования поворотной улитки.

Рычажный механизм состоит из системы рычагов и кронштейнов, служащих для установки снегоочистителя на базовое шасси и фиксации его в рабочем и транспортном положении.

Гидрооборудование снегоочистителя предназначено для обеспечения работы исполнительных  механизмов машины.

Гидравлическое масло поступает в гидросистему оборудования по рукавам высокого давления от гидросистемы трактора при включении ручного распределителя, расположенного в кабине.

Так как плужное оборудование является сменным механизмом, то на концах рукавов подключения его к трактору, устанавливаются муфты быстрого соединения, позволяющие легко соединять и разъединять оборудование с общей гидросистемой трактора через ответные части гидромуфт, расположенные сбоку трактора.
