Система протравливания СДК-1 (для картофелесажалки Л-207)

Система протравливания для картофелесажалок СДК-1 - предназначена для химической защиты семенных клубней картофеля от вредителей и болезней путем поверхностного опрыскивания на картофелесажалке Л-207 (Лидсельмаш) непосредственно при посадке. Оборудование СДК-1 может работать со всеми пестицидами (ядохимикатами), применяемыми в сельском хозяйстве в виде растворов, эмульсий и суспензий.

Особенности конструкции:

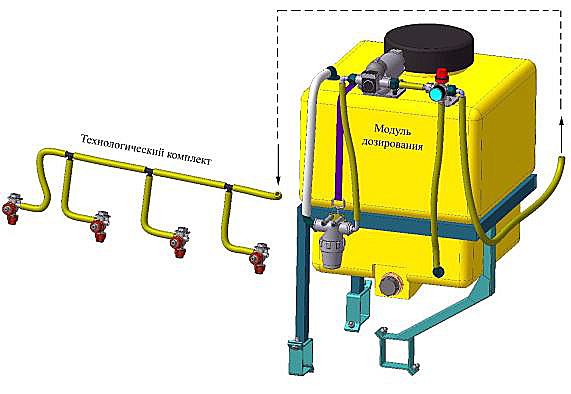

• Оборудование СДК-1 состоит из модуля дозирования и технологического комплекта;

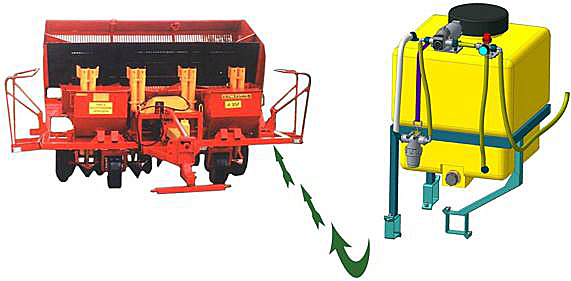

• Модуль дозирования монтируется на раме сажалки слева по ходу. Технологический комплект может быть смонтирован на сошниковой группе или непосредственно в бункере сажалки по желанию заказчика;

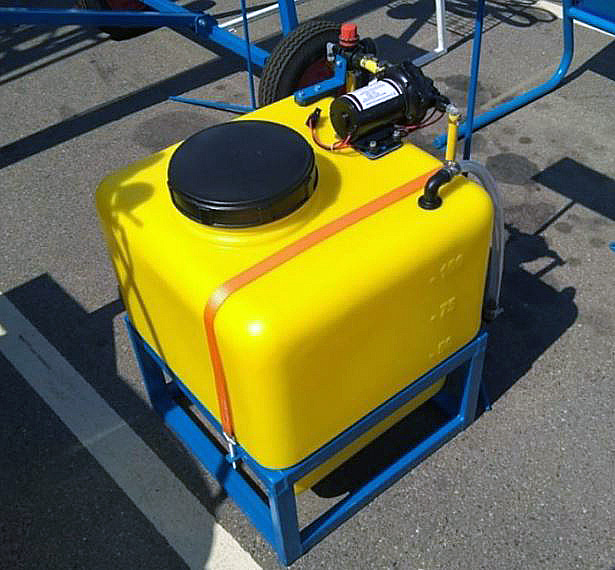

• Модуль дозирования состоит из рамы, которая обеспечивает его крепление на раму картофелесажалки посредством хомутов и болтовых соединений. На раме установ лен бак емкостью 120 л, зафиксированный с помощью ленты. На баке смонтирован мембранный насос с приводом от электродвигателя (12В) постоянного тока и регулятор давления с манометром. Модуль имеет двухступенчатую систему фильтрации жидкости: корзинный фильтр под крышкой бака и фильтр линии всасывания;
• Насос смонтирован в едином блоке с электродвигателем постоянного тока (12 В). На насосе установлен регулируемый предохранитель, обеспечивающий отключение насоса при превышении максимально допустимого даления жидкости в линии нагнетания. Регулировку предохранителя осуществляют винтом. Насос устанавливается на опоры закрепленные на кронштейне;
• Технологический комплект №1 предназначен для установки на сажалки Л-202, Л-207 ("Лидсельмаш", Беларусь) и другие перед кожухом клубнепровода. В состав комплекта входят кронштейны крепления - 4 шт., отсечные устройства - 4 шт., распылители центробежного типа - 4 шт., тройники д.13 мм - 3 шт., рукава, хомуты, метизы;
• Технологический комплект №2 устанавливается на задней стороне сошниковой группы или в бункере. В состав комплекта входят универсальные кронштейны крепления - 4 шт., отсечные устройства - 4 шт., распылители центробежного типа - 4 шт., тройники д.13 мм - 3 шт., рукава, хомуты, метизы;
• Корпус распылителя предназначен для предотвращения потерь рабочей жидкости после отключения привода насоса. Жидкость поступает в корпус от насоса, проходит по каналу и отжимает мембрану, которая находится под воздействием клапана. Пружина клапана сжимается и жидкость поступает в канал, а затем, пройдя через фильтр, поступает к распылителю, установленному в байонетной гайке. При отключении насоса давление в системе нагнетания снижается и мембрана под воздействием пружины клапана закрывает канал, предотвращая смопроизвольное вытекание рабочей жидкости из рукавов напорной коммуникации;

Принцип работы модуля дозирования СДК-1:

• При включении электропитания насос засасывает жидкость из бака через фильтр и подает ее под давлением к регулятору;
• Вращая рукоятку (красного цвета) регулятора устанавливают требуемое давление, при этом излишки жидкости направляются к гидромешалке;
• Регулятор давления имеет градуированный лимб, облегчающий настройку системы. Контроль давления осуществляется по манометру;
• Основной поток рабочей жидкости направляется к распылителям, которые дробят жидкость на капли оптимального размера и наносят ее на клубни картофеля;
• Заполнение бака осуществляется через заливную горловину, в которой установлен корзинный фильтр, а слив остатков рабочей жидкости - через патрубок в нижней части бака, закрытый крышкой;
