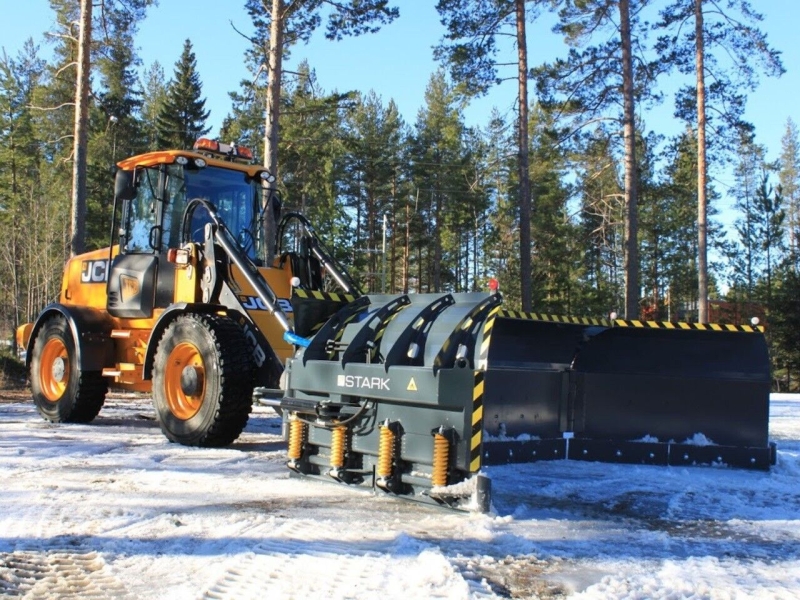

Отвал представляет собой комбинацию бульдозерного, V-образного и зачистного отвалов.
Отвал состоит из центральной (основной) части и двух крыльев. Поворот основной части осуществляется за счет 4 гидроцилиндров, по 2 шт. с каждой стороны, что дает поворот отвала на 35° в каждую сторону. Поворот каждого крыла осуществляется так же с 2 гидроцилиндрами, все гидроцилиндры оборудованы предохранительными обратными клапанами, защищающими от ударных нагрузок. Подпружиненная подвеска и предохранительные клапаны обеспечивают еще большую безопасность во время работы. Угол движения боковых крыльев составляет 180°. Крылья поворачиваются вперед и назад независимо друг от друга.
Отвал имеет усиленный каркас прочности для восприятия больших снежных нагрузок. Система плавающей рамы, работающая в вертикальной и горизонтальной плоскости, позволяет отвалу копировать профиль поверхности, тем самым увеличивая качество очистки в том числе и на высокой скорости.
В случае удара ножа о препятствие, нож убирается и возвращается обратно на место. Пружины уменьшают риск повреждений оборудования во время работы.
Скирдование очень удобно с развернутыми вперед крыльями. Развернув крылья назад, можно очищать территорию и задним ходом, или, к примеру, убирать снег из ниши. Крылья можно поворачивать вперед и назад независимо друг от друга.
Благодаря швеллерной раме, снегоочиститель очень прочный. Копирование профиля очищаемой поверхности снегоочистителю обеспечивается оригинальной конструкцией маятникового механизма расположенной на узле крепления.
Данный отвал может агрегатироваться со всеми моделями тракторов и фронтальных погрузчиков, а так же коммунальными машинами.
Разработка крепежного узла на Ваш трактор включена в стоимость, с предварительным согласованием крепежных размеров.
✅ Области применения профессионального отвала:
- Аэродромы;
- Муниципалитеты и коммунальные службы;
- Строительные компании;
- Садовники и ландшафтные дизайнеры, лесхозы;
- Компании обслуживающие сельскохозяйственные гравийные дороги, грунтовые дороги, лесные дороги и лесные дороги;
- Парки, городские парки, поля для гольфа, велосипедные и пешеходные тропы;
- Дорожные строители.
✅ Основные технические характеристики:
| Характеристика | Значение |
| Вес | 1920 кг |
| Габаритные упаковочные размеры (ДхШхВ) | 1250 х 3000 х 1350 мм |
| Ширина отвала | 3000 мм |
| Высота отвала | 1350 мм |
| Угол поворота лопаты | до 32° в каждую сторону |
| Ширина захвата при повороте лопаты на 32° | 2680 |
| Угол поворота боковых крыльев | до 180° |
| Максимальная ширина отвала с развернутыми крыльями | 5400 мм |
| Ширина боковых крыльев | по 1200 мм |
| Плавающая система на узле крепления | в комплекте |
| Угол поворота маятникового механизма | по 7° в каждую сторону |
| Смещение по вертикали плавающей системы | до 150 мм |
| Опорные лыжи | в комплекте 2 ед. |
| Толщина лопаты (Сталь 09Г2С) | 6 мм |
| Толщина стального ножа (Hardox 400) | 12 мм |
| Толщина проушин навески (Сталь 09г2С и ст35) | 16-30 мм |
| Диаметр осей качения (Сталь 40Х) | 50-70 мм |
| Гидроцилиндры | качественные гидроцилиндры с подшипниками ШС – 8 ед. |
| Армированная грейдерная тех. пластина толщиной 40 мм | в комплекте |
| Свой гидрораспределитель с выносным управлением из кабины | в комплекте |
| Необходимое количество гидропар | 1 гидропара на тракторе (6 БРС) |
| РВД и быстросъемные муфты, предохранители на гидроцилиндрах | в комплекте |
| Покрытие | грунт-эмаль |
| Цвет по умолчанию | бирюзовый RAL 5021 |
✅ Комплект поставки:
- Усиленная лопата шириной 3000 мм — 1 ед.
- Стальной нож (износостойкая сталь Hardox 400) и резиновые пластины — 1 к-т.
- Гидроцилиндры поворота отвала с рукавами и БРС и предохранительными клапанами — 8 к-т.
- Опорные стойки с тарелками-скользунами и бесступенчатой винтовой регулировкой
- Предохранительный клапаны – 8 ед.
- Электроуправляемый гидрораспределитель с выносным пультом – 1 к-т.
- Монтажная плита с маятниковым механизмом – 1 к-т.
- Светоотражатели и сигнальная оклейка – 1 к-т.
- Стандартные РВД и БРС – 1 к-т.
