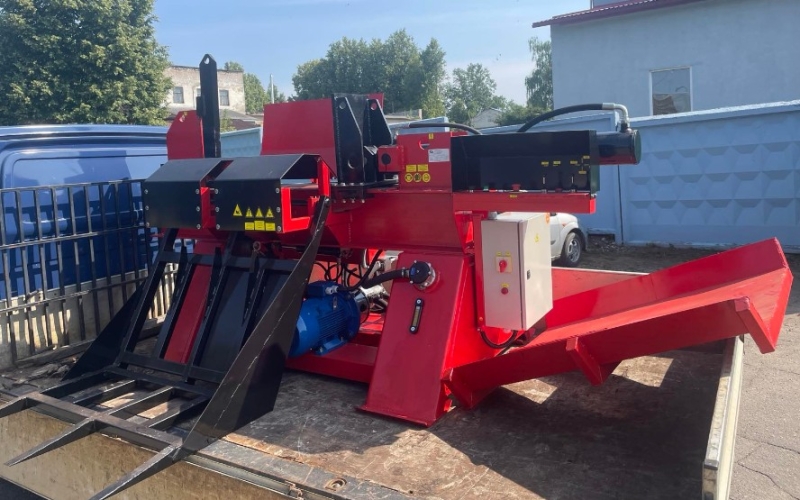

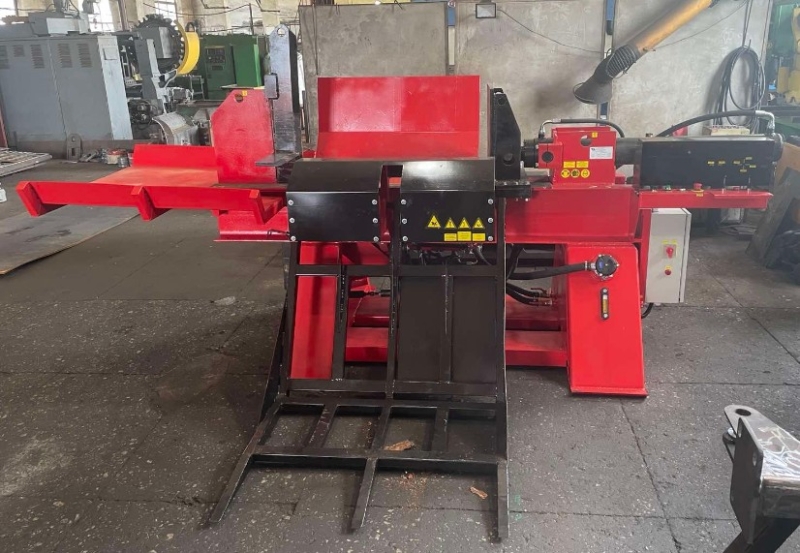

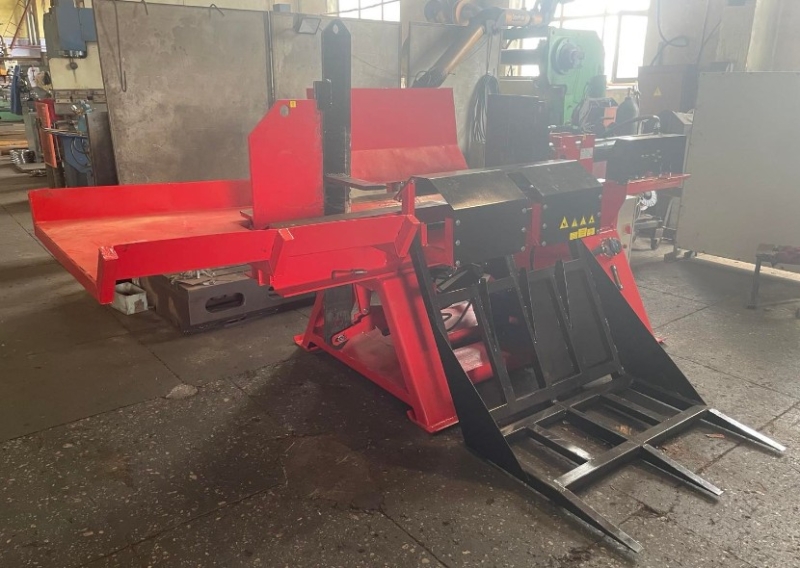

Установка дровокольная МТС-204

Установка дровокольная МТС-204 - предназначена для подготовки дров в промышленных помещениях (цехах). Установка служит для колки дров.

Установка состоит из следующих основных составных частей:

Рама- является основной несущей частью и предназначена для установки всех составных частей колуна. Рама является сварной конструкцией, состоящей из швеллеров и листового металла.

Опора гидроцилиндра колуна - служит опорной частью для установки гидроцилиндра колуна.

Упор ножа колуна - служит упором для ножа.

Щиты ограждения - служат для защиты работающего за станком оператора от травмирования, защиты механизмов станка при подаче бревна.

Толкатель - служит рабочим органом для перемещения бревна в сторону ножа. Толкатель является сварной конструкцией, состоящей из плиты, боковых частей, проушин и замка толкателя. Между проушинами установлена проушина цилиндра, которая зафиксирована пальцем и стопорными кольцами.

Нож - представляет собой сварную конструкцию и служит для колки бревен на мерные заготовки.

Привод регулировки высоты ножа - предназначен для регулирования высоты ножа в зависимости от диаметра раскалываемой заготовки. Представляет собой сборную конструкцию, которая приходит в движения за счёт работы цилиндра (привод гидравлический).

Приёмный лоток - представляет собой сварную конструкцию, состоящую из каркаса из труб и собственно самого лотка. Приёмный лоток предназначен для приёма отколотых заготовок и уборки их в контейнер. Приёмный лоток является съёмным.

Подъёмник - крепится к основной раме замками, нижняя часть которых приварена к раме. Ось подъемника имеет проточки, в которые установлены бронзовые вкладыши. В верхней части замков установлены масленки, для шприцевания замков в процессе эксплуатации. Привод механизма подъема гидравлический. Приходит в движение за счёт работы цилиндра. Подъёмник служит для подъёма бревна с площадки в рабочую зону колуна.

Электродвигатель - устанавливается на опору, состоящую из швеллеров при помощи крепления. Электродвигатель и насос, соеденены между собой при помощи механизма привода насоса. Электродвигатель предназначен для привода гидравлического насоса.

Опора - представляет собой сварную конструкцию, состоящую из швеллеров. Служит опорной частью рамы станка.

Гидробак – ёмкость для масла. В баке имеется выход двух трубок, посредствам которых он соединяется с насосом и таким образом обеспечивается циркуляция масла по гидравлической системе. Бак имеет фильтр, заливную горловину и уровень.

Насос - шестерённый НШ 50М-10Г-3.

Гидроцилиндр механизма подъема. Корпус цилиндра крепится к проушинам основной рамы через ось, шток таким же образом крепиться к подъемнику. Гидроцилиндр является исполнительным механизмом гидропривода.

В коробе размещаются гидроблоки, гидрораспределители. К коробу прикреплён сливной блок. Посредством рукавов высокого давления данные блоки соединены между собой, с цилиндрами и насосом. Гипропривод таким образом представляет собой замкнутую гидравлическую схему.

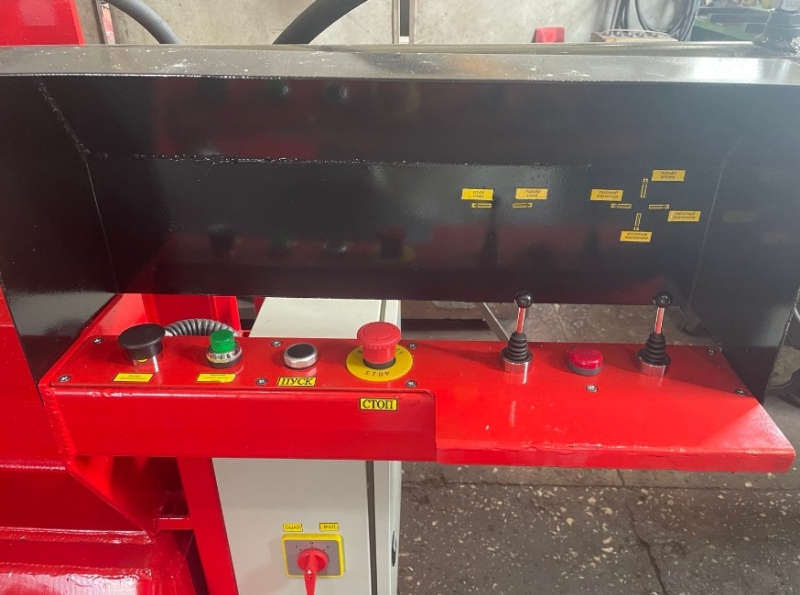

Пульт управления- представляет собой короб и систему кнопок и джойстиков.

Процесс управления работой станка осуществляется через систему пульта управления – гидравлическая система – электродвигатель. Оператор посредствам джойстиков и кнопок на пульте управления даёт команды в систему гидравлики.
