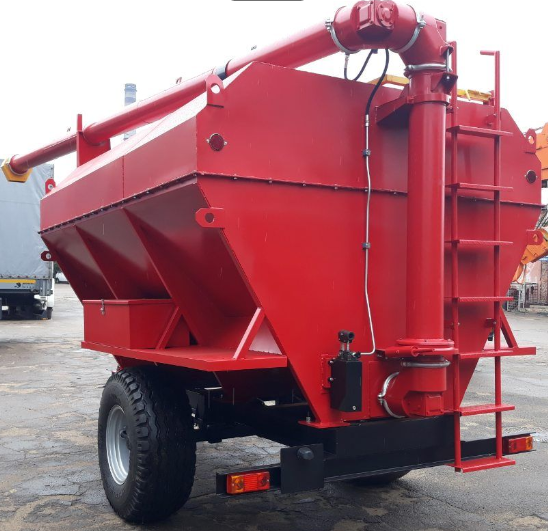

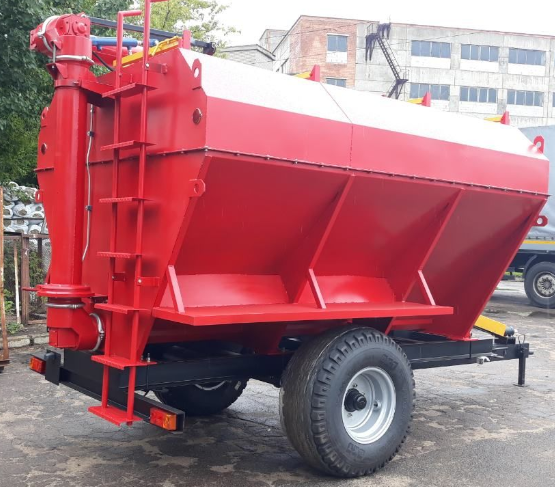

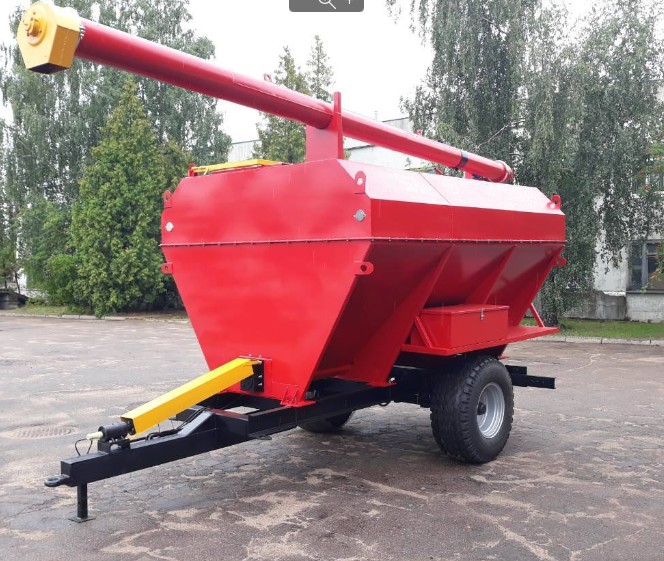

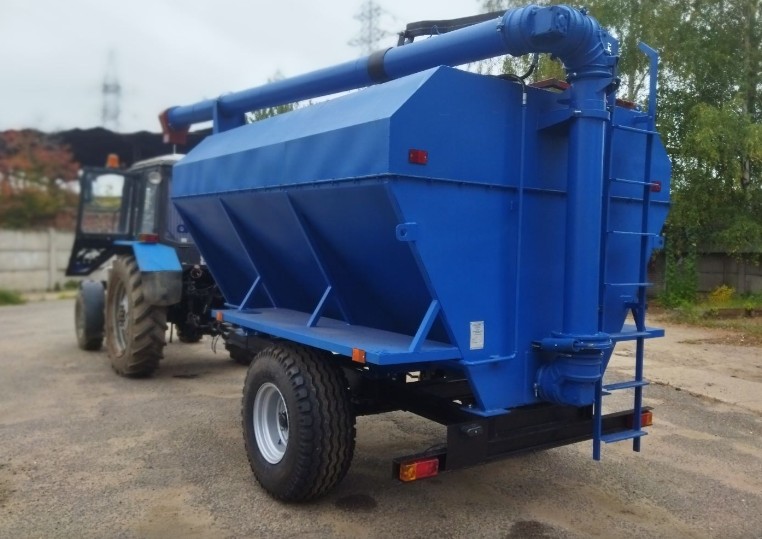

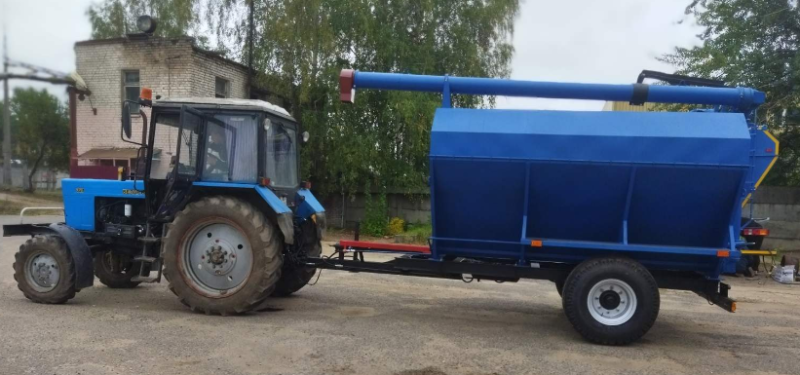

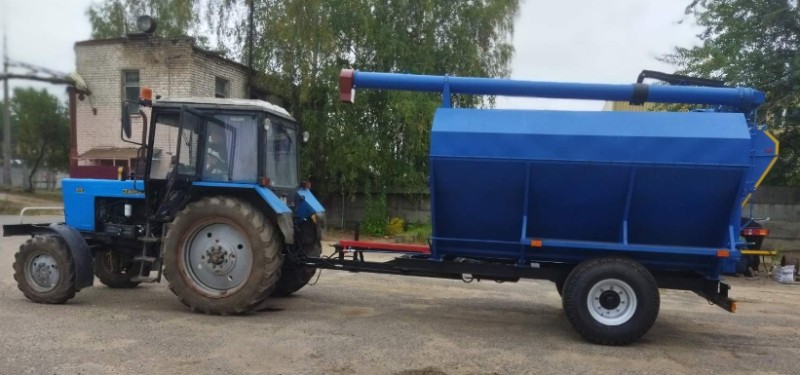

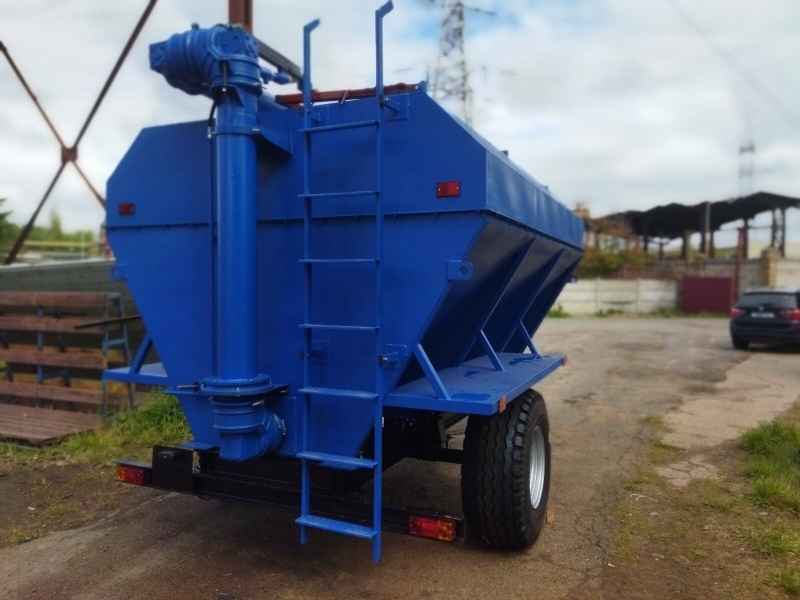

Прицепной загрузчик сухих кормов ЗСК-10- предназначен для загрузки и транспортировки сухих кормов в наружные бункеры, в т.ч. и птицеферм, может быть использован как транспортное средство для бестарной перевозки зерна, комбинированного и гранулированного корма. На загрузчиках установлена одна ось в комплекте с тормозной системой итальянского производства, импортные колесные диски 13*18, силовой карданный привод и усиленная многослойная резина типа КФ-97.
На шасси смонтирован 3-х секционный бункер ЗСК- 10. Корпус бункера произведен из высокопрочной листовой стали толщиной 3 мм. Основные сборочные единицы загрузчика: трехсекционный бункер с желобом и горизонтальным шнеком,
вертикальный и выгрузной шнеки, устройство для подъема и опускания выгрузного шнека и механизм привода.
Бункер — цельнометаллический, V-образной формы. Секции разделены перегородками для уменьшения нагрузки и распределения давления на горизонтальный шнек с целью увеличения срока службы шнекового конвейера и угловых редукторов. На каждой секции бункера предусмотрен люк со съемной крышкой. В нижней части бункера в желобе установлен горизонтальный шнек, который подает корм по шнековому лотку к выгрузной горловине. Над шнеком в каждом отсеке смонтированы шиберные заслонки. Подъем и опускание шиберных заслонок регулируют количество корма, поступающего в горизонтальный шнек.
Шнековый транспортер состоит из выгрузного, вертикального и горизонтального шнеков. Между собой шнеки соединяются через конические редукторы при помощи квадратного сочленения. Все шнеки имеют трубчатые валы с проваренными витками.
Кожухи шнеков крепятся к редукторам быстросъемными хомутами. Опорами валов шнека служат шарикоподшипники редукторов. Конические редукторы взаимозаменяемы и имеют одинаковое передаточное число, равное единице.
Привод шнеков осуществляется от ВОМ трактора через карданную передач или мотор редуктор с электродвигателем.
По запросу Заказчика возможно дооборудование изделие дополнительным устройством гидравлического подъема и опускания кожуха выгрузного шнека.
