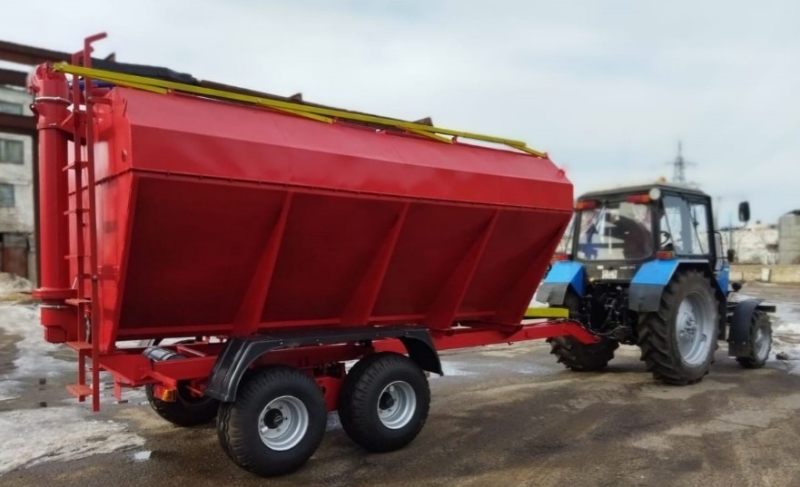

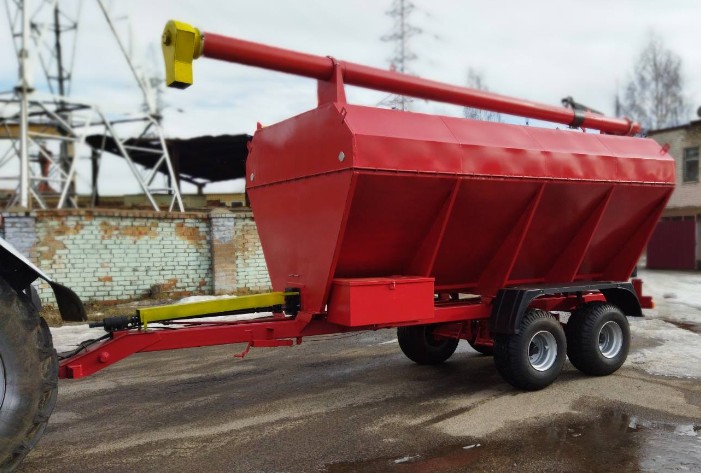

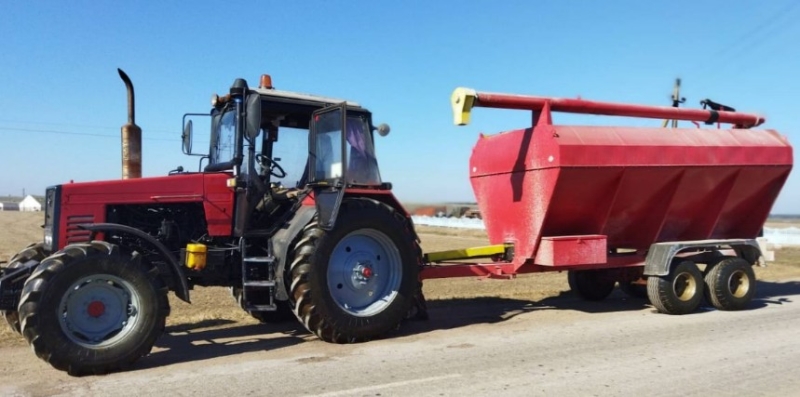

Прицепной загрузчик сухих кормов ЗСК-15П на двухосной тележке изготовлен по ТУ BY 100730424.002-2014. Предназначен для загрузки и транспортировки сухих кормов в наружные бункеры, в т.ч. и птицеферм, может быть использован как транспортное средство для бестарной перевозки зерна, комбинированного и гранулированного корма.
На загрузчиках устанавливаются двухосная подвеска на балансирном ходу в комплекте с тормозной системой итальянского производства компании АДР(Италия) , импортные колесные диски 13*18, карданный силовой привод для обеспечения отбора мощности от ВОМ трактора, усиленная многослойная резина.
На шасси установлен 4-х секционный бункер ЗСК-15 белорусского производства, изготовленный из высокопрочной листовой стали толщиной 3 мм.
Основные сборочные единицы загрузчика: 4-х секционный бункер с желобом и горизонтальным шнеком, вертикальный и выгрузной шнеки, устройство для подъема и опускания выгрузного шнека и механизм привода.
Бункер — цельнометаллический, V-образной формы. На каждой секции бункера предусмотрен люк со съемной крышкой. В нижней части бункера в желобе установлен горизонтальный шнек, который подает корм к выгрузной горловине. Над шнеком в каждом отсеке смонтированы шиберные заслонки. Поворотом шиберных заслонок регулируют количество корма, поступающего в шнек.
Шнековый транспортер состоит из выгрузного, вертикального и горизонтального шнеков. Между собой шнеки соединяются через конические редукторы при помощи квадратного сочленения. Все шнеки имеют трубчатые валы с проваренными витками. Кожухи шнеков крепятся к редукторам быстросъемными хомутами. Опорами валов шнека служат шарикоподшипники редукторов. Конические редукторы взаимозаменяемы и имеют одинаковое передаточное число, равное единице. Привод шнеков осуществляется от ВОМ трактора через карданную передачу.
Поворот кожуха вертикального шнека с укрепленным на нем выгрузным шнеком производится червячным поворотным устройством с ручным приводом. Включение и выключение шнековых транспортеров осуществляется из кабины трактора.
