РАБОЧИЙ ОРГАН
- Барабан с валом; 4.Пробка; 5. Нож; 6. ККЗ-07.000.402Б Крепление катка; 7. ККЗ-07.000.403Б Крышка; 8. ККЗ-07.000.602Б Корпус (подшипника); 9. ККЗ-07.000.901Б Прокладка; 12. Болт М16х65 ГОСТ 7798-70; 13. Болт М10х30 ГОСТ 7802-81; 14. Гайка М10; 15. Манжета 1.2-50х80-1 ГОСТ 8752-79; 16. Масленка 1.2Ц6;17. Подшипник 208 ГОСТ 8338-75; 18. Шайба 10.65Г ГОСТ 6402-70; 19. Шайба 16.65Г ГОСТ 6402-70
Каток измельчитель гидрофицированный КИД-9
НАЗНАЧЕНИЕ
Каток-измельчитель предназначен для измельчения пожнивных остатков растений (подсолнечник, кукуруза и пр.) после уборки урожая
Каток состоит из пяти секций, которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниковых опорах. Рабочими органами катка являются барабаны, на которые установлены термообработанные ножи, изготовленные из стали 65Г. Перед применением барабаны заполняются водой.

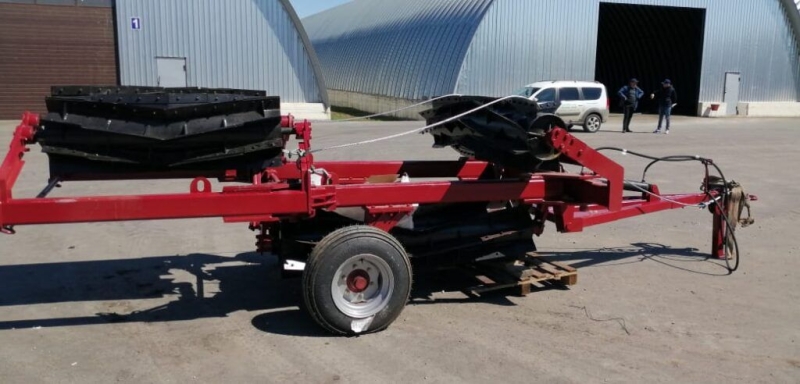

Рама состоит из пяти шарнирных частей. Такая конструкция обеспечивает возможность складывания катка для транспортирования. В транспортном положении сложенная рама фиксируется зацепом стяжки.
